αGEL 製品 シートタイプ(SNシート)

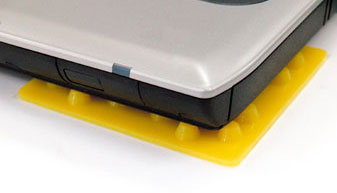

対象物の下に敷くだけで、簡単に設置することが出来るシートタイプの防振材です。後付けが可能な上に、荷重に合わせて調整もできるため、様々な対象物に使用できます。

特長
製品の分割や、枚数の増減により、幅広い荷重範囲に対応します。
固定せず、機器等の下に敷いたり、挟み込んだりするだけで簡単に設置できます。
共振倍率が小さく、横揺れが少なく安定しています。
使用例
測定機など精密機器の雑振動対策に最適です。機器の下に敷くだけで、日常発生する振動を簡単に防ぐ事が出来ます。
代表データ

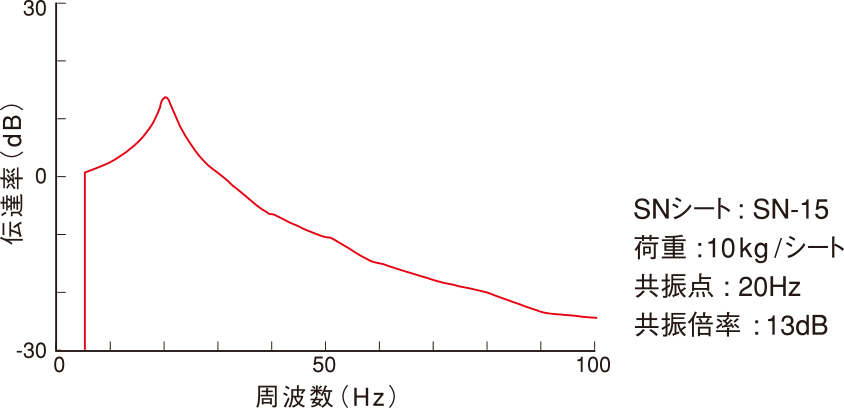

【防振特性】(参考値)

※下表は左右にスワイプしてご覧ください

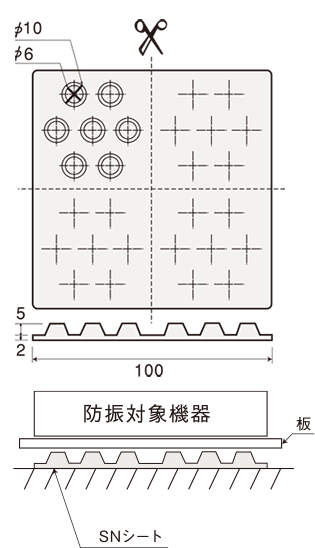

荷重別ラインナップ※4点支持の場合

製品詳細・技術データ

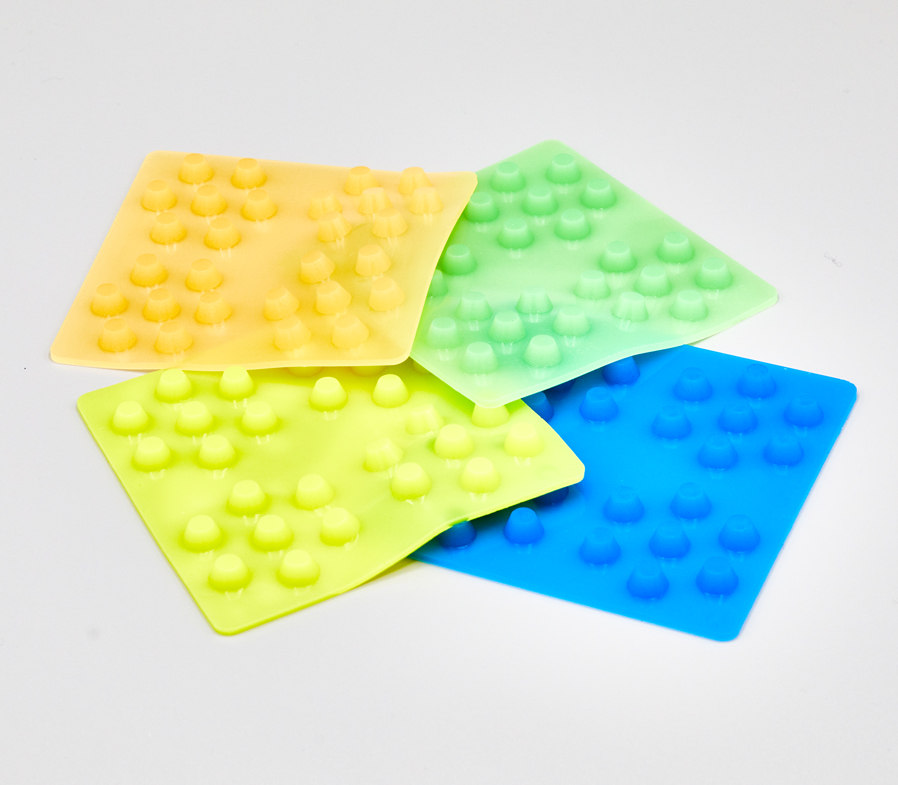

SNシート

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/シート) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz) たわみ(mm) 識別
SN-2 0.5 〜 2 27 〜 21 6 38 〜 1.4 〜 3.0 黄色
SN-5 2 〜 5 29 〜 23 8 40 〜 1.5 〜 2.5 緑色
SN-15 5 〜 15 26 〜 18 13 37 〜 1.1 〜 2.2 オレンジ色
SN-50 15 〜 50 22 〜 15 20 〜 18 30 〜 0.7 〜 2.0 青色

製品ロケーター

※下表は上下左右にスワイプしてご覧ください

  • 品 名 製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    θ-A
    (シータ A)
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    θ-B
    (シータ B)
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    θ-C
    (シータ C)
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-3 マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-5 マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-7 マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-10 マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    θ-TW
    (シータ TW)
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    BG-7 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    BG-8 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    SF-2 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-5 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-10 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-30 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    SF-50 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    S ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    A-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    A-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    B-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    B-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    SN-2
    (黄色)
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    SN-5
    (緑色)
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    SN-15
    (オレンジ色)
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    SN-50
    (青色)
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    品 名
    θ-A
    (シータ A)
    θ-B
    (シータ B)
    θ-C
    (シータ C)
    MN-3
    MN-5
    MN-7
    MN-10
    θ-TW
    (シータ TW)
    BG-7
    BG-8
    SF-2
    SF-5
    SF-10
    SF-30
    SF-50
    S
    A-1
    A-2
    B-1
    B-2
    SN-2
    (黄色)
    SN-5
    (緑色)
    SN-15
    (オレンジ色)
    SN-50
    (青色)
    製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
  • 品 名 製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    S ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    A-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    SN-2
    (黄色)
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    θ-B
    (シータ B)
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    θ-A
    (シータ A)
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    SN-5
    (緑色)
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    A-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    θ-C
    (シータ C)
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    BG-7 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    B-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    SF-2 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SN-15
    (オレンジ色)
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    BG-8 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    MN-3 マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-5 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    MN-5 マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    B-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    SN-50
    (青色)
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    MN-7 マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-10 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    MN-10 マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    θ-TW
    (シータ TW)
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-30 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    SF-50 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    品 名
    S
    A-1
    SN-2
    (黄色)
    θ-B
    (シータ B)
    θ-A
    (シータ A)
    SN-5
    (緑色)
    A-2
    θ-C
    (シータ C)
    BG-7
    B-1
    SF-2
    SN-15
    (オレンジ色)
    BG-8
    MN-3
    SF-5
    MN-5
    B-2
    SN-50
    (青色)
    MN-7
    SF-10
    MN-10
    θ-TW
    (シータ TW)
    SF-30
    SF-50
    製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -

お取り扱い方法について

  • ・荷重に合わせて分割してお使いください。
  • ・防振対象物の重心が安定するように設置してください。
  • ・防振対象物に合わせて配置した突起に均等に荷重がかかるように設置してください。

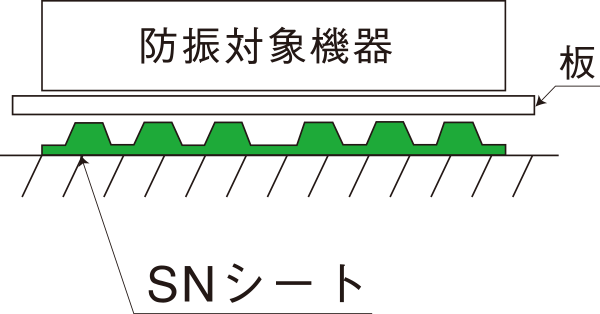

  • ・SNシート上面に板等を使用することで、荷重が均等にかかりやすくなります。
