αGEL 製品 両面テープ（TPシリーズ）

カタログDL

高い接着信頼性を持ち、接着と放熱の効果を同時に実現できる両面テープタイプの放熱材です。厚みが非常に薄いため、低い熱抵抗で高い放熱効果を発揮します。

特長
●強い接着力と高い熱伝導性を兼ね備えています。
●接着信頼性に優れ、ネジなどでの固定が不要となります。
●さまざまな粘着材、基材の種類をそろえており、要望に合わせた提案が可能です。
層構造
両側がセパレーターで挟まれた構造となります。シート状、ロール状で納入が可能です。

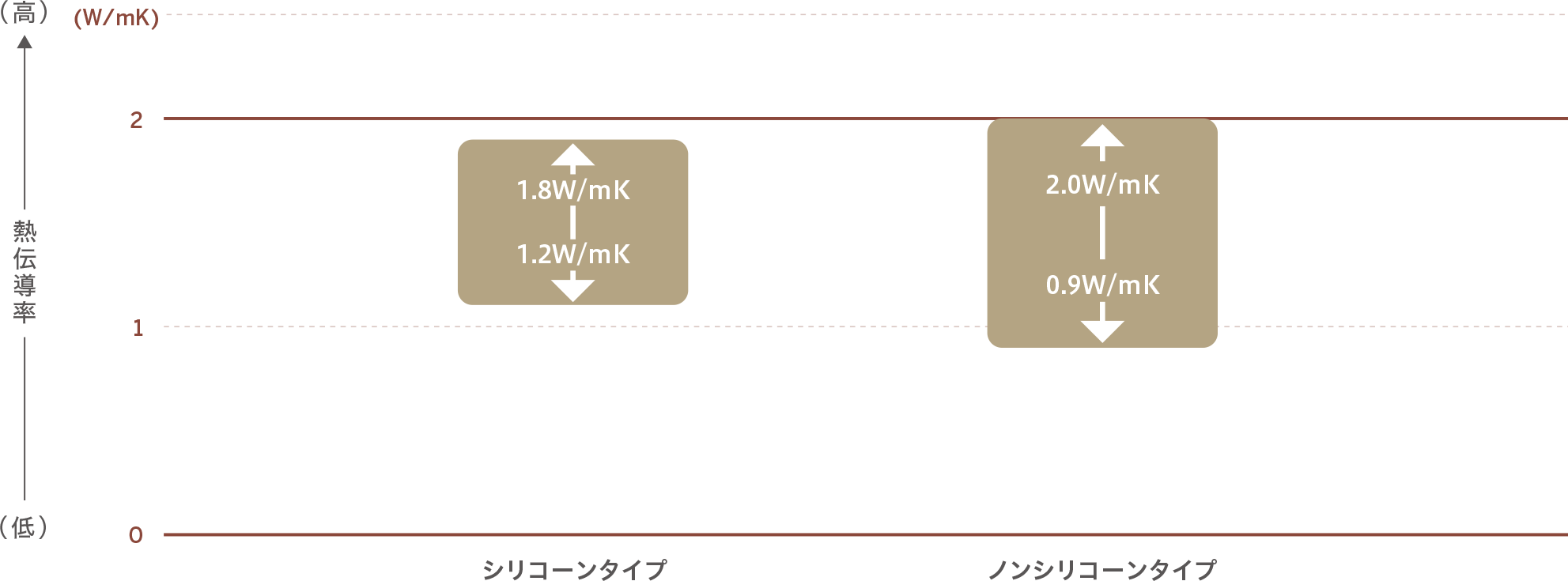

熱伝導率一覧（タイプ別）

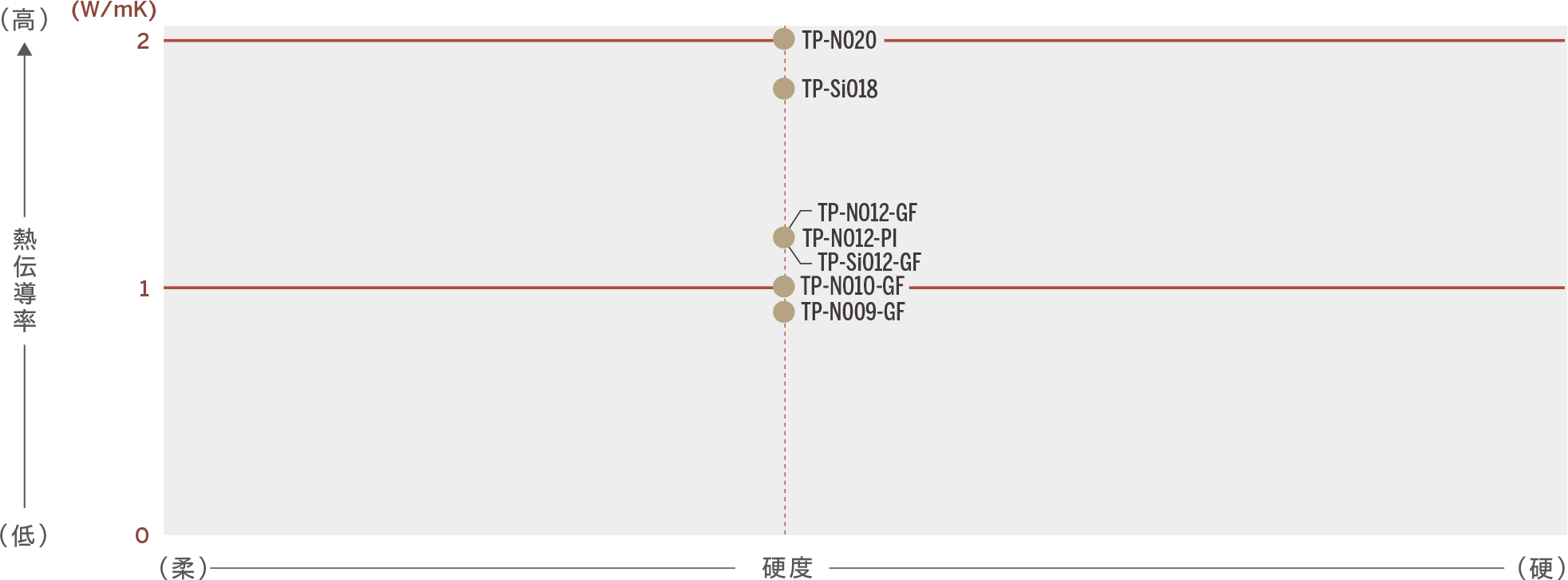

熱伝導率・硬度別（両面テープタイプ）

製品詳細・技術データ

※下表は上下左右にスワイプしてご覧ください

【TPシリーズ／シリコーンタイプ 物性表】

項目 単位 条件 製品 備考/規格
TP-Si012-GF TP-Si018
熱伝導率 W/mK - 1.2 1.8 ASTM D5470
厚み mm - 0.15 0.25 0.2 -
使用
温度範囲		 ℃ - -60～170 -60～170 -
色 - - White White -
材質 - - シリコーン シリコーン -
補強材 - - Glass Fiber - -
比重 - - 1.6 2.3 ASTM D792
難燃性 - - V-0相当 V-0相当 UL94
耐電圧 kV DCV 4 5 4.5 ASTM D149
ACV 3 4 3.5 ASTM D149
体積抵抗率 Ω-m - >1012 >109 ASTM D257
表面抵抗 Ω - >1011 >109 ASTM D257
初期粘着 cm - - - - PSTC-6
引張せん断
接着強度		 N/㎠ - 74 76 35 ASTM D1002
90°ピール強度 N/inch 25℃ 72h >11 >12 >8 ASTM D3330
80℃
1000h		 >7 >10 >7
85℃/
85%RH
1000h		 >7 >13 >10
-40℃⇔
120℃
500
cycle		 >7 >10 >9.5
ダイシェア強度 N/㎠ 25℃ 113 126 50 -
80℃ 80 85 50
Holding
Power
（保持力）		 Min 1kg　25℃ >10000 >10000 PSTC-7
1kg　80℃ >10000 >10000

▼全ての項目を表示する

項目 単位
熱伝導率 W/mK
厚み mm
使用温度範囲 ℃
色 -
材質 -
補強材 -
比重 -
難燃性 -
耐電圧 kV
体積抵抗率 Ω-m
表面抵抗 Ω
初期粘着 cm
引張せん断
接着強度		 N/㎠
90°ピール
強度		 N/inch
ダイシェア
強度		 N/㎠
Holding
Power
（保持力）		 Min
条件 製品 備考/規格
TP-Si012-GF TP-Si018
- 1.2 1.8 ASTM D5470
- 0.15 0.25 0.2 -
- -60～170 -60～170 -
- White White -
- シリコーン シリコーン -
- Glass Fiber - -
- 1.6 2.3 ASTM D792
- V-0相当 V-0相当 UL94
DCV 4 5 4.5 ASTM D149
ACV 3 4 3.5 ASTM D149
- >1012 >109 ASTM D257
- >1011 >109 ASTM D257
- - - - PSTC-6
-
74
 76 35 ASTM D1002
25℃ 72h
>11
 >12 >8 ASTM D3330
80℃
1000h		 >7 >10 >7
85℃/
85%RH
1000h		 >7 >13 >10
-40℃⇔
120℃
500
cycle		 >7 >10 >9.5
25℃ 113 126 50 -
80℃ 80 85 50
1kg　25℃ >10000 >10000 PSTC-7
1kg　80℃ >10000 >10000

※使用状況により、シリコーン原料に由来するオイル分がにじみ出すことがあります。
※シリコーンを原料としているため、低分子シロキサンを含有しております。
※各種データは測定値であり、保証値ではありません。

※下表は上下左右にスワイプしてご覧ください

【TPシリーズ／ノンシリコーンタイプ 物性表】

項目 単位 条件 製品 備考/規格
TP-N009-GF TP-N010-GF TP-N012-GF TP-N012-PI TP-N020
熱伝導率 W/mK - 0.9 1.0 1.2 1.2 2.0 ASTM D5470
厚み mm - 0.15 0.25 0.15 0.25 0.15 0.25 0.1 0.14 0.25 0.38 -
使用
温度範囲		 ℃ - -60～120 -60～120 -60～120 -60～120 -60～120 -
色 - - White White White Brown White -
材質 - - acrylic acrylic acrylic acrylic acrylic -
補強材 - - Glass Fiber Glass Fiber Glass Fiber Polyimide - -
比重 - - 1.6 1.8 1.7 1.6 1.8 ASTM D792
難燃性 - - - V-0相当 - - - UL94
耐電圧 kV DCV 3 4 3 4 4 5 5 6 5 7 ASTM D149
ACV 2 3 2 3 3 4 4 5 4 6
体積抵抗率 Ω-m - >1010 >1011 >1011 >1012 >109 ASTM D257
表面抵抗 Ω - >1010 >1011 >1011 >1012 >1010 ASTM D257
初期粘着 cm - 10 8 11 8 14 12 13 13 10 8 PSTC-6
引張せん断
接着強度		 N/㎠ - 60 60 50 50 55 60 60 60 45 60 ASTM D1002
90°ピール強度 N/inch 25℃ 72h >10 >12 >5 >6 >6 >8 >10 >10 >9 >11 ASTM D3330
80℃
1000h		 >14 >20 >14 >20 >10 >15 >14 >15 >16 >20
85℃/
85%RH
1000h		 >20 >25 >20 >24 >18 >22 >16 >18 >22 >25
-40℃⇔
120℃
500
cycle		 >15 >20 >27 >28 >13 >19 >14 >14 >14 >17
ダイシェア強度 N/㎠ 25℃ 107 94 100 100 100 100 100 100 100 100 -
80℃ 70 70 70 70 65 65 50 50 50 70
Holding
Power
（保持力）		 Min 1kg　25℃ >10000 >10000 >10000 >10000 >10000 PSTC-7
1kg　80℃ >10000 >10000 >10000 >10000 >10000

▼全ての項目を表示する

項目 単位
熱伝導率 W/mK
厚み mm
使用温度範囲 ℃
色 -
材質 -
補強材 -
比重 -
難燃性 -
耐電圧 kV
体積抵抗率 Ω-m
表面抵抗 Ω
初期粘着 cm
引張せん断
接着強度		 N/㎠
90°ピール
強度		 N/inch
ダイシェア
強度		 N/㎠
Holding
Power
（保持力）		 Min
条件 製品 備考/規格
TP-N009-GF TP-N010-GF TP-N012-GF TP-N012-PI TP-N020
- 0.9 1.0 1.2 1.2 2.0 ASTM D5470
- 0.15 0.25 0.15 0.25 0.15 0.25 0.1 0.14 0.25 0.38 -
- -60～120 -60～120 -60～120 -60～120 -60～120 -
- White White White Brown White -
- acrylic acrylic acrylic acrylic acrylic -
- Glass Fiber Glass Fiber Glass Fiber Polyimide - -
- 1.6 1.8 1.7 1.6 1.8 ASTM D792
- - V-0相当 - - - UL94
DCV 3 4 3 4 4 5 5 6 5 7 ASTM D149
ACV 2 3 2 3 3 4 4 5 4 6
- >1010 >1011 >1011 >1012 >109 ASTM D257
- >1010 >1011 >1011 >1012 >1010 ASTM D257
- 10 8 11 8 14 12 13 13 10 8 PSTC-6
- 60 60 50 50 55 60 60 60 45 60 ASTM D1002
25℃ 72h >10 >12 >5 >6 >6 >8 >10 >10 >9 >11 ASTM D3330
80℃
1000h		 >14 >20 >14 >20 >10 >15 >14 >15 >16 >20
85℃/
85%RH
1000h		 >20 >25 >20 >24 >18 >22 >16 >18 >22 >25
-40℃⇔
120℃
500
cycle		 >15 >20 >27 >28 >13 >19 >14 >14 >14 >17
25℃ 107 94 100 100 100 100 100 100 100 100 -
80℃ 70 70 70 70 65 65 50 50 50 70
1kg　25℃ >10000 >10000 >10000 >10000 >10000 PSTC-7
1kg　80℃ >10000 >10000 >10000 >10000 >10000

※各種データは測定値であり、保証値ではありません。

製品ロケーター

※下表は上下左右にスワイプしてご覧ください

  • 大分類
    （シリーズ）    		 シリーズ
    記号    		 中分類
    （タイプ）    		 タイプ記号 熱伝導率(W/mK)
    (MIN〜MAX)    		 硬度/粘度
    （柔～硬）
    		 厚み(mm)
    (MIN〜MAX)
    		 特長 納入形態
    シート状 COH 高熱伝導
    タイプ    		 VS
    (Very Soft)    		 8.0〜20 ShoreOOO 65〜
    ShoreOO 35    		 0.5〜5.0 超高熱伝導
    ＋高柔軟    		 原反シート
    抜き加工品
    シート状 COH スタンダード
    タイプ    		 G(Gel)
    LB(Low oil Bleed)
    S(Standard)    		 1.2〜12 ShoreOO 10〜
    ShoreA 40    		 0.1〜15.0 高柔軟
    低オイルブリード
    補強材入り    		 原反シート
    抜き加工品
    シート状 COH 高電気絶縁
    タイプ    		 HI
    (High electronic Insulation)    		 1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
    抜き加工品
    シート状 COH ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 1.5〜13 ShoreOO 50〜
    ShoreOO 60    		 0.5〜5.0 低分子シロキサン
    非含有    		 原反シート
    抜き加工品
    液状 DP グリース
    タイプ    		 GR
    (Grease)    		 1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル
    液状 DP パテ
    タイプ    		 PT
    (Putty)    		 3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
    カートリッジ
    液状 DP 2液硬化
    タイプ    		 TC
    (Two-Component curing)    		 0.55〜5.0 ShoreOO 50〜
    ShoreA 55    		 - 常温/熱硬化 シリンジ
    カートリッジ
    液状 DP ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
    非含有    		 シリンジ
    カートリッジ
    ボトル
    EMI対策品 RE 電磁波吸収
    タイプ    		 EA
    (Electromagnetic Absorption)    		 0.7〜4.0 ShoreOO 39〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波吸収    		 原反シート
    抜き加工品
    EMI対策品 RE 電磁波シールド
    タイプ    		 ES
    (Electromagnetic Shield)    		 3.0〜5.0 ShoreOO 50〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波シールド    		 原反シート
    抜き加工品
    両面テープ TP シリコーン
    タイプ    		 Si
    (Silicone)    		 1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
    ロール状
    両面テープ TP ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 0.9〜2.0 - 0.1〜0.38 粘着+放熱
    低分子シロキサン
    非含有    		 シート状
    ロール状
    大分類
    （シリーズ）
    シート状
    シート状
    シート状
    シート状
    液状
    液状
    液状
    液状
    EMI対策品
    EMI対策品
    両面テープ
    両面テープ
    シリーズ
    記号    		 中分類
    （タイプ）    		 タイプ記号 熱伝導率
    (W/mK)
    (MIN〜MAX)    		 硬度/粘度
    （柔～硬）    		 厚み(mm)
    (MIN〜MAX)    		 特長
    		 納入形形態
    COH 高熱伝導
    タイプ    		 VS
    (Very Soft)    		 8.0〜20 ShoreOOO 65〜
    ShoreOO 35    		 0.5〜5.0 超高熱伝導
    ＋高柔軟    		 原反シート
    抜き加工品
    COH スタンダード
    タイプ    		 G(Gel)
    LB(Low oil Bleed)
    S(Standard)    		 1.2〜12 ShoreOO 10〜
    ShoreA 40    		 0.1〜15.0 高柔軟
    低オイルブリード
    補強材入り    		 原反シート
    抜き加工品
    COH 高電気絶縁
    タイプ    		 HI
    (High electronic Insulation)    		 1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
    抜き加工品
    COH ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 1.5〜13 ShoreOO 50〜
    ShoreOO 60    		 0.5〜5.0 低分子シロキサン
    非含有    		 原反シート
    抜き加工品
    DP グリース
    タイプ    		 GR
    (Grease)    		 1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル
    DP パテ
    タイプ    		 PT
    (Putty)    		 3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
    カートリッジ
    DP 2液硬化
    タイプ    		 TC
    (Two-Component curing)    		 0.55〜5.0 ShoreOO 50〜
    ShoreA 55    		 - 常温/熱硬化 シリンジ
    カートリッジ
    DP ノンシリコーン
    タイプ    		 N
    (Non-Silicone))    		 1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
    非含有    		 シリンジ
    カートリッジ
    ボトル
    RE 電磁波吸収
    タイプ    		 EA
    (Electromagnetic Absorption)    		 0.7〜4.0 ShoreOO 39〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波吸収    		 原反シート
    抜き加工品
    RE 電磁波シールド
    タイプ    		 ES
    (Electromagnetic Shield)    		 3.0〜5.0 ShoreOO 50〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波シールド    		 原反シート
    抜き加工品
    TP シリコーン
    タイプ    		 Si
    (Silicone)    		 1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
    ロール状
    TP ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 0.9〜2.0 - 0.1〜0.38 粘着+放熱
    低分子シロキサン
    非含有    		 シート状
    ロール状
