αGEL 製品
ノンシリコーン
低分子シロキサンを含有していないノンシリコーンタイプの放熱材です。シート状、液状（グリース、パテ）、両面テープなど、豊富な製品ラインアップをそろえています。低分子シロキサンガスが発生しないため、接点障害等の問題が起こりません。
- 特長
- ●低分子シロキサンを含有していません。
- ●低分子シロキサンのガスが発生しないため、接点障害等の問題がなくスイッチなどの接点付近でも使用可能です。
- ●ノンシリコーン素材にもかかわらず、高い熱伝導率と、幅広い温度範囲（-60℃~150℃）を実現しています。

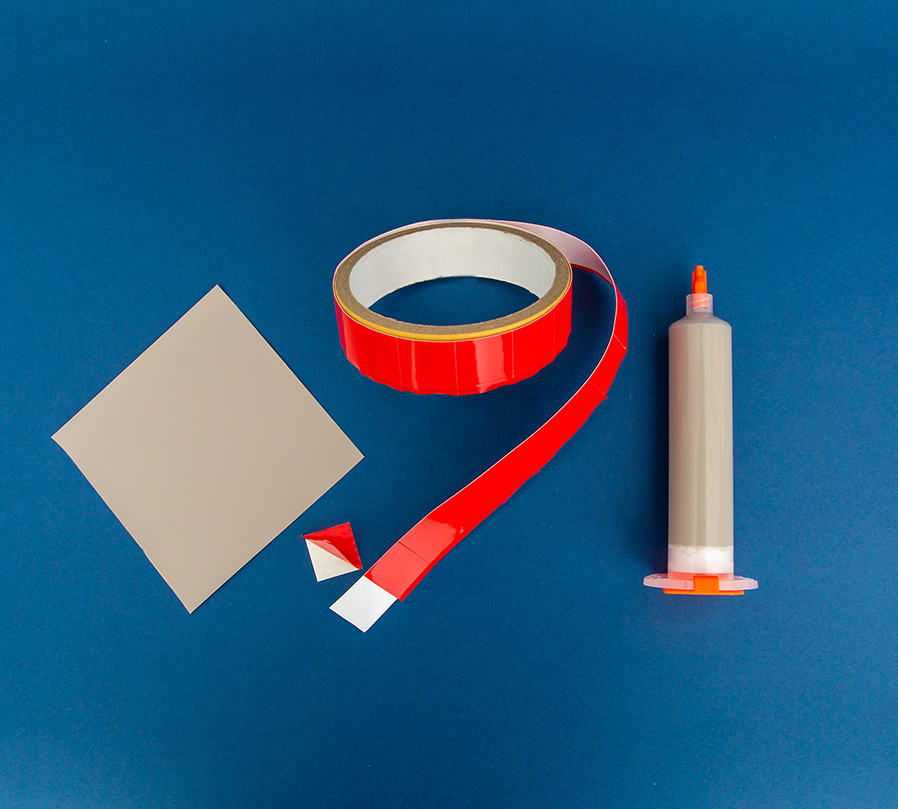

- ●シート状だけでなく、液状（グリース、パテ）、両面テープなど、さまざまなラインアップをそろえています。

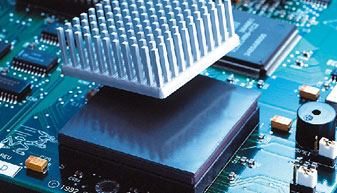

- 使用例（シート状）
- 非常に柔らかく密着性の高いシート状熱伝導ゲル（αGEL COHシリーズ）が、ICで発生する熱を効率よくヒートシンクに伝え、動作不良や素子破壊を防ぎます。
- 使用例（液状）
- 発熱体に充填、塗布して効率よく放熱
充填：隙間を埋めて空気を排除
塗布：薄く塗れて流れない

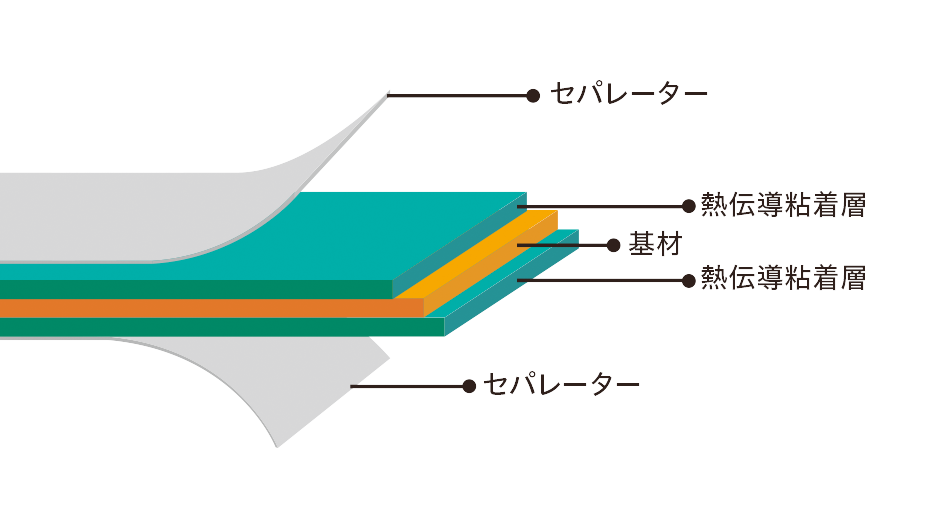

- 層構造（両面テープ）
- 両側がセパレーターで挟まれた構造となります。シート状、ロール状で納入が可能です。

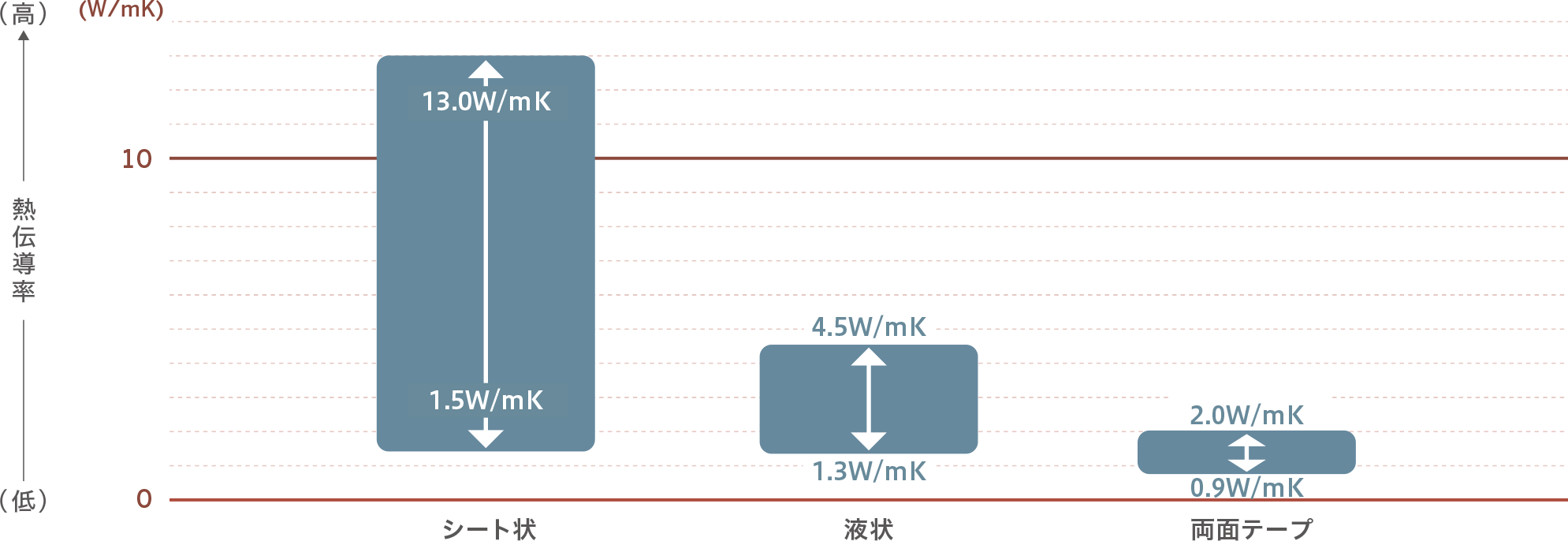

熱伝導率一覧（タイプ別）

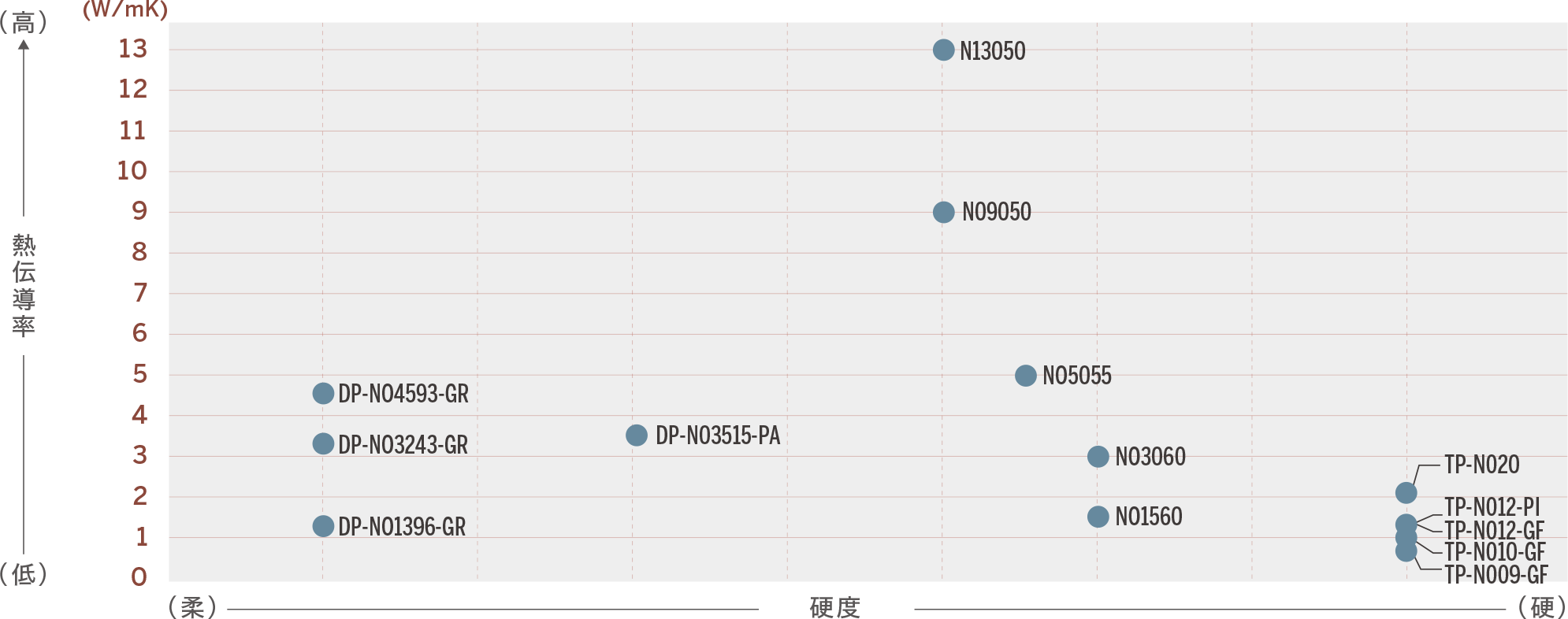

熱伝導率・硬度別（ノンシリコーンタイプ）
製品詳細・技術データ
※下表は上下左右にスワイプしてご覧ください
【シート状 物性表】
| 項目 | 単位 | 製品 | 備考 | ||||
|---|---|---|---|---|---|---|---|
| COH-N01560 | COH-N03060 | COH-N05055 | COH-N09050 | COH-N13050 | |||
| 熱伝導率 | W/mK | 1.5 | 3 | 5 | 9 | 13 | ASTM D5470 |
| 硬度 | ShoreOO | 60 | 60 | 55 | 50 | 50 | ASTM D2240 |
| 厚み | mm | 0.5~5.0 | 0.5~5.0 | 0.5~5.0 | 0.5~5.0 | 0.5~5.0 | - |
| 使用温度範囲 | ℃ | -60～125 | -60～125 | -60～125 | -60～125 | -60～125 | - |
| 色 | - | Gray | Red | Gray | Pink | Gray | - |
| 材質 | - | ノンシリコーン | ノンシリコーン | ノンシリコーン | ノンシリコーン | ノンシリコーン | - |
| 補強材 | - | - | - | - | - | - | - |
| 比重 | - | 2.2 | 2.6 | 3.2 | 3.4 | 3.3 | ASTM D792 |
| 難燃性 | - | V-0相当 | V-0相当 | - | - | - | UL94 |
| 絶縁破壊強さ | kV/mm | 10 | 10 | 8 | 8 | 8 | ASTM D149 |
| 体積抵抗率 | Ω-m | >1010 | >1010 | >1010 | >1010 | >1010 | ASTM D257 |
| 表面抵抗 | Ω | >1011 | >1011 | >1011 | >1011 | >1011 | ASTM D257 |
▼全ての項目を表示する
| 項目 | 単位 |
|---|---|
| 熱伝導率 | W/mK |
| 硬度 | ShoreOO |
| 厚み | mm |
| 使用温度範囲 | ℃ |
| 色 | - |
| 材質 | - |
| 補強材 | - |
| 比重 | - |
| 難燃性 | - |
| 絶縁破壊強さ | kV/mm |
| 体積抵抗率 | Ω-m |
| 表面抵抗 | Ω |
| 製品 | 備考 | ||||
|---|---|---|---|---|---|
| COH-N01560 | COH-N03060 | COH-N05055 | COH-N09050 | COH-N13050 | |
| 1.5 | 3 | 5 | 9 | 13 | ASTM D5470 |
| 60 | 60 | 55 | 50 | 50 | ASTM D2240 |
| 0.5~5.0 | 0.5~5.0 | 0.5~5.0 | 0.5~5.0 | 0.5~5.0 | - |
| -60～125 | -60～125 | -60～125 | -60～125 | -60～125 | - |
| Gray | Red | Gray | Pink | Gray | - |
| ノンシリコーン | ノンシリコーン | ノンシリコーン | ノンシリコーン | ノンシリコーン | - |
| - | - | - | - | - | - |
| 2.2 | 2.6 | 3.2 | 3.4 | 3.3 | ASTM D792 |
| V-0相当 | V-0相当 | - | - | - | UL94 |
| 10 | 10 | 8 | 8 | 8 | UL94 |
| >1010 | >1010 | >1010 | >1010 | >1010 | ASTM D257 |
| >1011 | >1011 | >1011 | >1011 | >1011 | ASTM D257 |
※各種データは測定値であり、保証値ではありません。
※下表は上下左右にスワイプしてご覧ください
【液状 物性表】
| 項目 | 単位 | 製品 | 備考 | |||
|---|---|---|---|---|---|---|
| DP- N01396-GR |
DP- N03243-GR |
DP- N04593-GR |
DP- N03515-PA |
|||
| 熱伝導率 | W/mK | 1.3 | 3.2 | 4.5 | 3.5 | ASTM D5470 |
| 粘度 | PaS | 96 | 43 | 93 | - | ISO 3219 |
| - | - | - | 15,000 | DIN 53018 | ||
| 使用温度範囲 | ℃ | -60～150 | -60～150 | -60～150 | -60～150 | - |
| 色 | - | White | Gray | Gray | Gray | - |
| 材質 | - | ノンシリコーン | ノンシリコーン | ノンシリコーン | ノンシリコーン | - |
| 比重 | - | 2.2 | 1.9 | 2.1 | 3.0 | ASTM D792 |
| 絶縁破壊強さ | V/mil | 350 | - | - | 300 | ASTM D149 |
| 体積抵抗率 | Ω-m | >1011 | - | - | >1013 | ASTM D257 |
▼全ての項目を表示する
| 項目 | 単位 |
|---|---|
| 熱伝導率 | W/mK |
| 粘度 （硬化前） |
PaS |
| 使用温度範囲 | ℃ |
| 色 | - |
| 材質 | - |
| 比重 | - |
| 絶縁破壊強さ | kV/mm |
| 体積抵抗率 | Ω-m |
| 製品 | 備考 | |||
|---|---|---|---|---|
| DP- N01396-GR |
DP- N03243-GR |
DP- N04593-GR |
DP- N03515-PA |
|
| 1.3 | 3.2 | 4.5 | 3.5 | ASTM D5470 |
| 96 | 43 | 93 | - | ISO 3219 |
| - | - | - | 15,000 | DIN 53018 |
| -60～150 | -60～150 | -60～150 | -60～150 | - |
| White | Gray | Gray | Gray | - |
| ノンシリコーン | ノンシリコーン | ノンシリコーン | ノンシリコーン | - |
| 2.2 | 1.9 | 2.1 | 3.0 | ASTM D792 |
| 350 | - | - | 300 | ASTM D149 |
| >1011 | - | - | >1013 | ASTM D257 |
※各種データは測定値であり、保証値ではありません。
※下表は上下左右にスワイプしてご覧ください
【両面テープ 物性表】
| 項目 | 単位 | 条件 | 製品 | 備考/ 規格 |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| TP-N009-GF | TP-N010-GF | TP-N012-GF | TP-N012-PI | TP-N020 | |||||||||
| 熱伝導率 | W/mK | - | 0.9 | 1.0 | 1.2 | 1.2 | 2.0 | ASTM D5470 |
|||||
| 厚み | mm | - | 0.15 | 0.25 | 0.15 | 0.25 | 0.15 | 0.25 | 0.1 | 0.14 | 0.25 | 0.38 | - |
| 使用 温度範囲 |
℃ | - | -60～120 | -60～120 | -60～120 | -60～120 | -60～120 | - | |||||
| 色 | - | - | White | White | White | Brown | White | - | |||||
| 材質 | - | - | acrylic | acrylic | acrylic | acrylic | acrylic | - | |||||
| 補強材 | - | - | Glass Fiber | Glass Fiber | Glass Fiber | Polyimide | - | - | |||||
| 比重 | - | - | 1.6 | 1.8 | 1.7 | 1.6 | 1.8 | ASTM D792 | |||||
| 難燃性 | - | - | - | V-0相当 | - | - | - | UL94 | |||||
| 耐電圧 | kV | DCV | 3 | 4 | 3 | 4 | 4 | 5 | 5 | 6 | 5 | 7 | ASTM D149 |
| ACV | 2 | 3 | 2 | 3 | 3 | 4 | 4 | 5 | 4 | 6 | |||
| 体積抵抗率 | Ω-m | - | >1010 | >1011 | >1011 | >1012 | >109 | ASTM D257 | |||||
| 表面抵抗 | Ω | - | >1010 | >1011 | >1011 | >1012 | >1010 | ASTM D257 | |||||
| 初期粘着 | cm | - | 10 | 8 | 11 | 8 | 14 | 12 | 13 | 13 | 10 | 8 | PSTC-6 |
| 引張せん断 接着強度 |
N/㎠ | - | 60 | 60 | 50 | 50 | 55 | 60 | 60 | 60 | 45 | 60 | ASTM D1002 |
| 90°ピール 強度 |
N/inch | 25℃ 72h | >10 | >12 | >5 | >6 | >6 | >8 | >10 | >10 | >9 | >11 | ASTM D3330 |
| 80℃ 1000h |
>14 | >20 | >14 | >20 | >10 | >15 | >14 | >15 | >16 | >20 | |||
| 85℃/ 85%RH 1000h |
>20 | >25 | >20 | >24 | >18 | >22 | >16 | >18 | >22 | >25 | |||
| -40℃⇔ 120℃ 500 cycle |
>15 | >20 | >27 | >28 | >13 | >19 | >14 | >14 | >14 | >17 | |||
| ダイシェア強度 | N/㎠ | 25℃ | 107 | 94 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | - |
| 80℃ | 70 | 70 | 70 | 70 | 65 | 65 | 50 | 50 | 50 | 70 | |||
| Holding Power （保持力） |
Min | 1kg 25℃ | >10000 | >10000 | >10000 | >10000 | >10000 | PSTC-7 | |||||
| 1kg 80℃ | >10000 | >10000 | >10000 | >10000 | >10000 | ||||||||
▼全ての項目を表示する
| 項目 | 単位 |
|---|---|
| 熱伝導率 | W/mK |
| 厚み | mm |
| 使用温度範囲 | ℃ |
| 色 | - |
| 材質 | - |
| 補強材 | - |
| 比重 | - |
| 難燃性 | - |
| 耐電圧 | kV |
| 体積抵抗率 | Ω-m |
| 表面抵抗 | Ω |
| 初期粘着 | cm |
| 引張せん断 接着強度 |
N/㎠ |
| 90°ピール 強度 |
N/inch |
| ダイシェア 強度 |
N/㎠ |
| Holding Power （保持力） |
Min |
| 条件 | 製品 | 備考/規格 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| TP-N009-GF | TP-N010-GF | TP-N012-GF | TP-N012-PI | TP-N020 | |||||||
| - | 0.9 | 1.0 | 1.2 | 1.2 | 2.0 | ASTM D5470 | |||||
| - | 0.15 | 0.25 | 0.15 | 0.25 | 0.15 | 0.25 | 0.1 | 0.14 | 0.25 | 0.38 | - |
| - | -60～120 | -60～120 | -60～120 | -60～120 | -60～120 | - | |||||
| - | White | White | White | Brown | White | - | |||||
| - | acrylic | acrylic | acrylic | acrylic | acrylic | - | |||||
| - | Glass Fiber | Glass Fiber | Glass Fiber | Polyimide | - | - | |||||
| - | 1.6 | 1.8 | 1.7 | 1.6 | 1.8 | ASTM D792 | |||||
| - | - | V-0相当 | - | - | - | UL94 | |||||
| DCV | 3 | 4 | 3 | 4 | 4 | 5 | 5 | 6 | 5 | 7 | ASTM D149 |
| ACV | 2 | 3 | 2 | 3 | 3 | 4 | 4 | 5 | 4 | 6 | |
| - | >1010 | >1011 | >1011 | >1012 | >109 | ASTM D257 | |||||
| - | >1010 | >1011 | >1011 | >1012 | >1010 | ASTM D257 | |||||
| - | 10 | 8 | 11 | 8 | 14 | 12 | 13 | 13 | 10 | 8 | PSTC-6 |
| - | 60 | 60 | 50 | 50 | 55 | 60 | 60 | 60 | 45 | 60 | ASTM D1002 |
| 25℃ 72h | >10 | >12 | >5 | >6 | >6 | >8 | >10 | >10 | >9 | >11 | ASTM D3330 |
| 80℃ 1000h |
>14 | >20 | >14 | >20 | >10 | >15 | >14 | >15 | >16 | >20 | |
| 85℃/ 85%RH 1000h |
>20 | >25 | >20 | >24 | >18 | >22 | >16 | >18 | >22 | >25 | |
| -40℃⇔ 120℃ 500 cycle |
>15 | >20 | >27 | >28 | >13 | >19 | >14 | >14 | >14 | >17 | |
| 25℃ | 107 | 94 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | 100 | - |
| 80℃ | 70 | 70 | 70 | 70 | 65 | 65 | 50 | 50 | 50 | 70 | |
| 1kg 25℃ | >10000 | >10000 | >10000 | >10000 | >10000 | PSTC-7 | |||||
| 1kg 80℃ | >10000 | >10000 | >10000 | >10000 | >10000 | ||||||
※各種データは測定値であり、保証値ではありません。
製品ロケーター
※下表は上下左右にスワイプしてご覧ください
-
大分類
（シリーズ）シリーズ
記号中分類
（タイプ）タイプ記号 熱伝導率(W/mK)
(MIN〜MAX)硬度/粘度
（柔～硬）厚み(mm)
(MIN〜MAX)特長 納入形態 シート状 COH- 高熱伝導
タイプVS
(Very Soft)8.0〜20 ShoreOOO 65〜
ShoreOO 350.5〜5.0 超高熱伝導
＋高柔軟原反シート
抜き加工品シート状 COH スタンダード
タイプG(Gel)
LB(Low oil Bleed)
S(Standard)1.2〜12 ShoreOO 10〜
ShoreA 400.1〜15.0 高柔軟
低オイルブリード
補強材入り原反シート
抜き加工品シート状 COH 高電気絶縁
タイプHI
(High electronic Insulation)1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
抜き加工品シート状 COH ノンシリコーン
タイプN
(Non-Silicone)1.5〜13 ShoreOO 50〜
ShoreOO 600.5〜5.0 低分子シロキサン
非含有原反シート
抜き加工品液状 DP グリース
タイプGR
(Grease)1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル 液状 DP パテ
タイプPT
(Putty)3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
カートリッジ液状 DP 2液硬化
タイプTC
(Two-Component curing)0.55〜5.0 ShoreOO 50〜
ShoreA 55- 常温/熱硬化 シリンジ
カートリッジ液状 DP ノンシリコーン
タイプN
(Non-Silicone)1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
非含有シリンジ
カートリッジ
ボトルEMI対策品 RE 電磁波吸収
タイプEA
(Electromagnetic Absorption)0.7〜4.0 ShoreOO 39〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波吸収原反シート
抜き加工品EMI対策品 RE 電磁波シールド
タイプES
(Electromagnetic Shield)3.0〜5.0 ShoreOO 50〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波シールド原反シート
抜き加工品両面テープ TP シリコーン
タイプSi
(Silicone)1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
ロール状両面テープ TP ノンシリコーン
タイプN
(Non-Silicone)0.9〜2.0 - 0.1〜0.38 粘着+放熱
低分子シロキサン
非含有シート状
ロール状大分類
（シリーズ）シート状 シート状 シート状 シート状 液状 液状 液状 液状 EMI対策品 EMI対策品 両面テープ 両面テープ シリーズ
記号中分類
（タイプ）タイプ記号 熱伝導率
(W/mK)
(MIN〜MAX)硬度/粘度
（柔～硬）厚み(mm)
(MIN〜MAX)特長 納入形形態 COH 高熱伝導
タイプVS
(Very Soft)8.0〜20 ShoreOOO 65〜
ShoreOO 350.5〜5.0 超高熱伝導
＋高柔軟原反シート
抜き加工品COH スタンダード
タイプG(Gel)
LB(Low oil Bleed)
S(Standard)1.2〜12 ShoreOO 10〜
ShoreA 400.1〜15.0 高柔軟
低オイルブリード
補強材入り原反シート
抜き加工品COH 高電気絶縁
タイプHI
(High electronic Insulation)1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
抜き加工品COH ノンシリコーン
タイプN
(Non-Silicone)1.5〜13 ShoreOO 50〜
ShoreOO 600.5〜5.0 低分子シロキサン
非含有原反シート
抜き加工品DP グリース
タイプGR
(Grease)1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル DP パテ
タイプPT
(Putty)3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
カートリッジDP 2液硬化
タイプTC
(Two-Component curing)0.55〜5.0 ShoreOO 50〜
ShoreA 55- 常温/熱硬化 シリンジ
カートリッジDP ノンシリコーン
タイプN
(Non-Silicone))1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
非含有シリンジ
カートリッジ
ボトルRE 電磁波吸収
タイプEA
(Electromagnetic Absorption)0.7〜4.0 ShoreOO 39〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波吸収原反シート
抜き加工品RE 電磁波シールド
タイプES
(Electromagnetic Shield)3.0〜5.0 ShoreOO 50〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波シールド原反シート
抜き加工品TP シリコーン
タイプSi
(Silicone)1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
ロール状TP ノンシリコーン
タイプN
(Non-Silicone)0.9〜2.0 - 0.1〜0.38 粘着+放熱
低分子シロキサン
非含有シート状
ロール状
- カスタム対応について
- お客様のご要望に応じた開発も承っておりますので、
ぜひご相談ください。
