αGEL 製品
EMI対策品（REシリーズ）

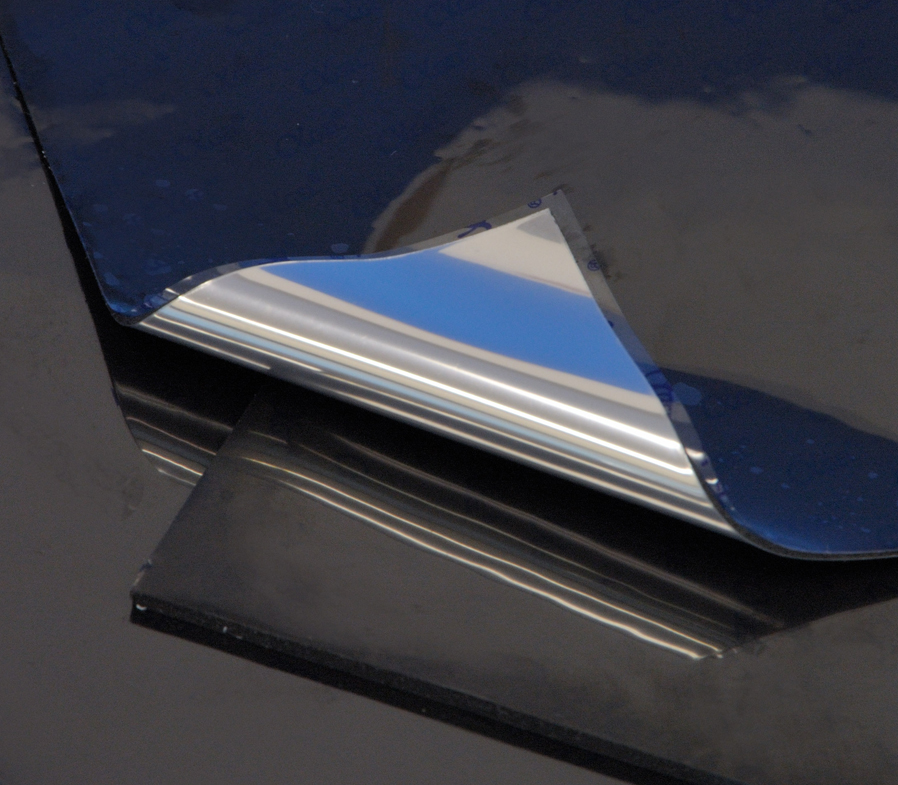

電子部品に貼り付けるだけで、EMI対策と放熱を両立できるタイプの放熱材です。高い熱伝導率と電磁波吸収特性で、熱と電磁波ノイズ（EMI）の課題を一挙に解決します。
- 特長
- ●熱伝導性と電磁波吸収性を兼ね備えています。

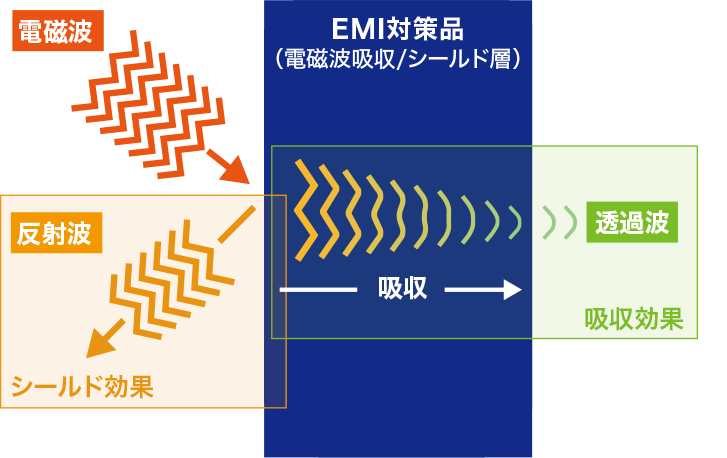

- ●対象となる箇所に貼り付けるだけで、電磁波吸収＋電磁波シールドの効果を発揮します。
- ●優れた柔軟性と粘着性で凹凸面に密着し、放熱および電磁波吸収性に高い効果を発揮します。
- ●電気絶縁性および難燃性に優れています。
- ●幅広い温度範囲で使用可能であり、耐久性に優れています。

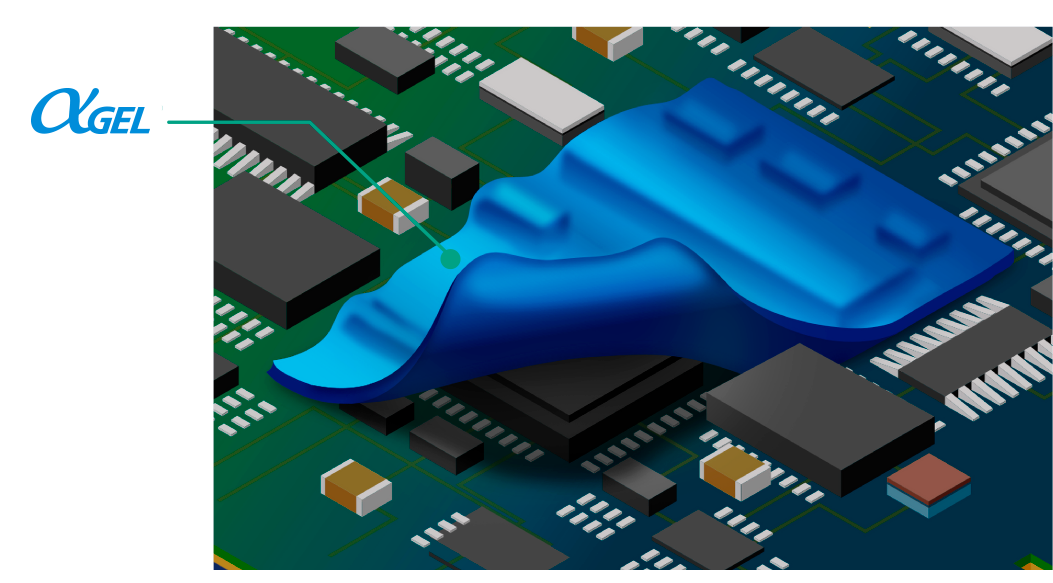

- 使用例
- 対象となる箇所に貼り付けるだけで、放熱＋EMI対策が可能です。

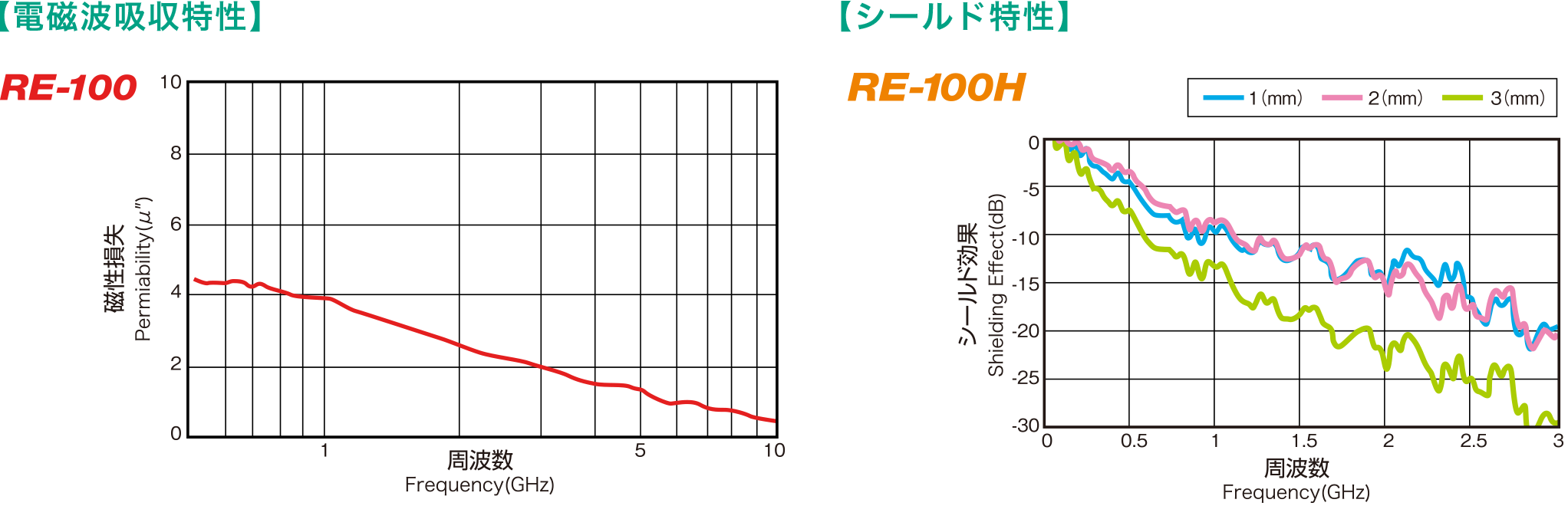

- 代表データ
-

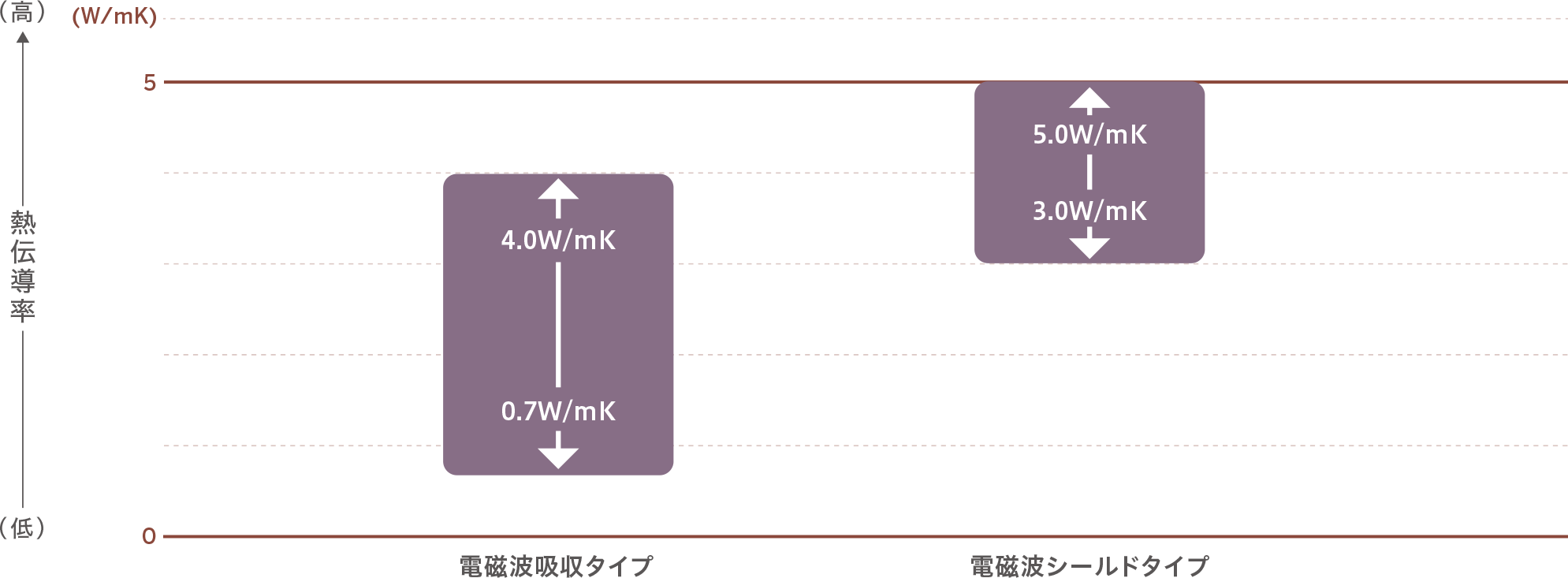

熱伝導率一覧（タイプ別）

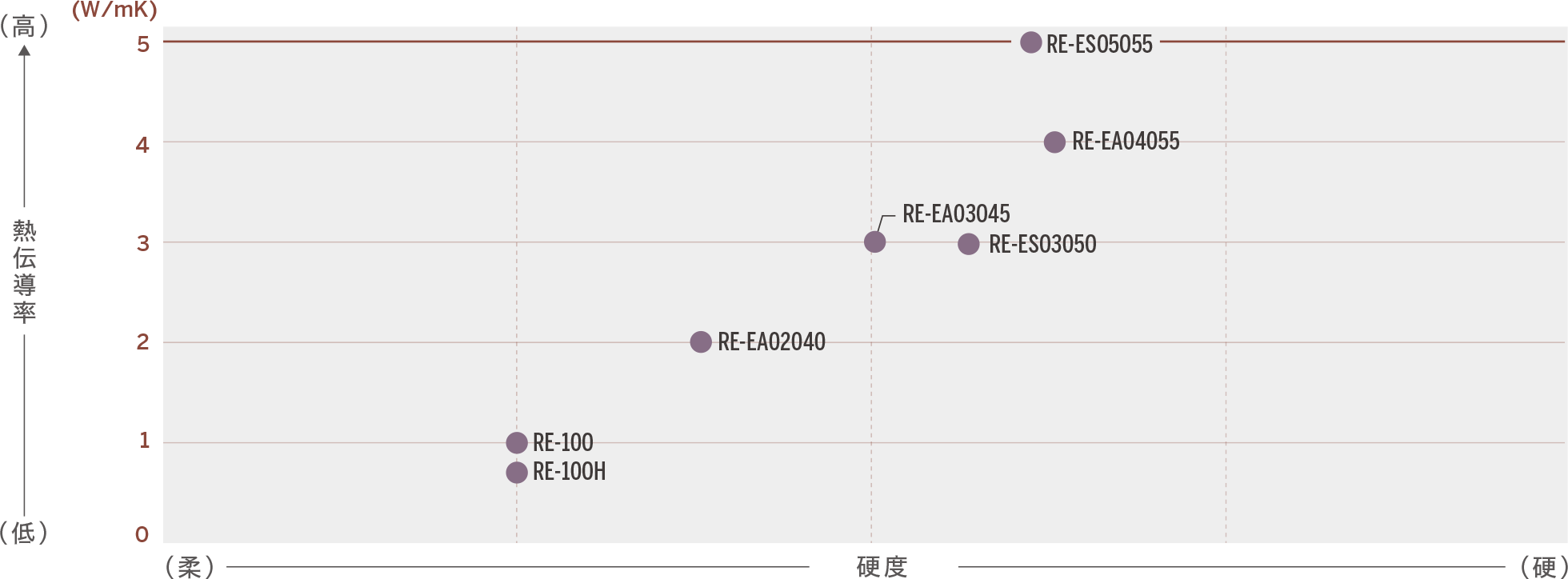

熱伝導率・硬度別（EMI対策品タイプ）
製品詳細・技術データ
※下表は上下左右にスワイプしてご覧ください
【電磁波吸収タイプ＆電磁波シールドタイプ 物性表】
| 項目 | 単位 | 条件 | 製品 | 備考/規格 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| RE-100 | RE-100H | RE- EA02040 |
RE- EA03045 |
RE- EA04055 |
RE- ES03050 |
RE- ES05055 |
||||
| 熱伝導率 | W/mK | - | 1.0 | 0.7 | 2.0 | 3.0 | 4.0 | 3.0 | 5.0 | ASTM D5470 |
| 硬度 | 針入度(1/10mm) | - | 60 | 60 | - | - | - | - | - | JIS K 2207 |
| ShoreOO | - | 39 | 39 | 40 | 45 | 55 | 50 | 55 | ASTM D2240 | |
| 厚み | mm | - | 0.5〜3.0 | 0.5〜3.0 | 0.5〜5.0 | 0.5〜5.0 | 0.5〜5.0 | 0.5〜5.0 | 0.5〜5.0 | - |
| 使用温度範囲 | ℃ | - | -40～150 | -40～150 | -60～180 | -60～180 | -60～180 | -60～180 | -60～180 | - |
| 色 | - | - | Black | Black | Dark Gray | Dark Gray | Dark Gray | Blue | Red | - |
| 材質 | - | - | シリコーン | シリコーン | シリコーン | シリコーン | シリコーン | シリコーン | シリコーン | - |
| 補強材 | - | - | - | 粘着材付 反射層 |
- | - | - | - | - | - |
| 比重 | - | - | 2.9 | 2.9 | 4.4 | 3.9 | 3.6 | 2.2 | 2.1 | ASTM D792 |
| 難燃性 | - | - | t0.5-2.0：V-1 t3.0：V-0 |
- | V-0相当 | V-0相当 | V-0相当 | V-0相当 | V-0相当 | UL94 |
| 絶縁破壊強さ | kV/mm | - | 3 | 5 | - | - | - | 8 | 7 | ASTM D149 |
| 体積抵抗率 | Ω-m | - | 1.2*108 | 1.8*1012 | >1012 | >1012 | >1012 | >1010 | >1013 | ASTM D257 |
| 表面抵抗 | Ω | - | - | - | - | - | - | >1010 | >1012 | ASTM D257 |
| EMI減衰特性 | dB/cm | 5GHz | - | - | 21 | 17 | 11 | - | - | - |
| 7GHz | - | - | 27 | 26 | 17 | - | - | - |
▼全ての項目を表示する
| 項目 | 単位 |
|---|---|
| 熱伝導率 | W/mK |
| 硬度 | 針入度 (1/10mm) |
| ShoreOO | |
| 厚み | mm |
| 使用温度範囲 | ℃ |
| 色 | - |
| 材質 | - |
| 補強材 | - |
| 比重 | - |
| 難燃性 | - |
| 絶縁破壊強さ | kV/mm |
| 体積抵抗率 | Ω-m |
| 表面抵抗 | Ω |
| EMI 減衰特性 |
dB/cm |
| 条件 | 製品 | 備考 | ||||||
|---|---|---|---|---|---|---|---|---|
| RE-100 | RE-100H | RE- EA02040 |
RE- EA03045 |
RE- EA04055 |
RE- ES03050 |
RE- ES05055 |
||
| - | 1.0 | 0.7 | 2.0 | 3.0 | 4.0 | 3.0 | 5.0 | ASTM D5470 |
| - | 60 | 60 | - | - | - | - | - | JIS K 2207 |
| - | 39 | 39 | 40 | 45 | 55 | 50 | 55 | ASTM D2240 |
| - | 0.5〜3.0 | 0.5〜3.0 | 0.5〜5.0 | 0.5〜5.0 | 0.5〜5.0 | 0.5〜5.0 | 0.5〜5.0 | - |
| - | -40～150 | -40～150 | -60～180 | -60～180 | -60～180 | -60～180 | -60～180 | - |
| - | Black | Black | Dark Gray | Dark Gray | Dark Gray | Blue | Red | - |
| - | シリコーン | シリコーン | シリコーン | シリコーン | シリコーン | シリコーン | シリコーン | - |
| - | - | 粘着材付 反射層 |
- | - | - | - | - | - |
| - | 2.9 | 2.9 | 4.4 | 3.9 | 3.6 | 2.2 | 2.1 | ASTM D792 |
| - | t0.5-2.0：V-1 t3.0：V-0 |
- | V-0相当 | V-0相当 | V-0相当 | V-0相当 | V-0相当 | UL94 |
| - | 3 | 5 | - | - | - | 8 | 7 | ASTM D149 |
| - | 1.2*108 | 1.8*1012 | >1012 | >1012 | >1012 | >1010 | >1013 | ASTM D257 |
| - | - | - | - | - | - | >1010 | >1012 | ASTM D257 |
| 5GHz | - | - | 21 | 17 | 11 | - | - | - |
| 7GHz | - | - | 27 | 26 | 17 | - | - | - |
※使用状況により、シリコーン原料に由来するオイル分がにじみ出すことがあります。
※シリコーンを原料としているため、低分子シロキサンを含有しております。
※各種データは測定値であり、保証値ではありません。
製品ロケーター
※下表は上下左右にスワイプしてご覧ください
-
大分類
（シリーズ）シリーズ
記号中分類
（タイプ）タイプ記号 熱伝導率(W/mK)
(MIN〜MAX)硬度/粘度
（柔～硬）厚み(mm)
(MIN〜MAX)特長 納入形態 シート状 COH 高熱伝導
タイプVS
(Very Soft)8.0〜20 ShoreOOO 65〜
ShoreOO 350.5〜5.0 超高熱伝導
＋高柔軟原反シート
抜き加工品シート状 COH スタンダード
タイプG(Gel)
LB(Low oil Bleed)
S(Standard)1.2〜12 ShoreOO 10〜
ShoreA 400.1〜15.0 高柔軟
低オイルブリード
補強材入り原反シート
抜き加工品シート状 COH 高電気絶縁
タイプHI
(High electronic Insulation)1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
抜き加工品シート状 COH ノンシリコーン
タイプN
(Non-Silicone)1.5〜13 ShoreOO 50〜
ShoreOO 600.5〜5.0 低分子シロキサン
非含有原反シート
抜き加工品液状 DP グリース
タイプGR
(Grease)1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル 液状 DP パテ
タイプPT
(Putty)3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
カートリッジ液状 DP 2液硬化
タイプTC
(Two-Component curing)0.55〜5.0 ShoreOO 50〜
ShoreA 55- 常温/熱硬化 シリンジ
カートリッジ液状 DP ノンシリコーン
タイプN
(Non-Silicone)1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
非含有シリンジ
カートリッジ
ボトルEMI対策品 RE 電磁波吸収
タイプEA
(Electromagnetic Absorption)0.7〜4.0 ShoreOO 39〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波吸収原反シート
抜き加工品EMI対策品 RE 電磁波シールド
タイプES
(Electromagnetic Shield)3.0〜5.0 ShoreOO 50〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波シールド原反シート
抜き加工品両面テープ TP シリコーン
タイプSi
(Silicone)1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
ロール状両面テープ TP ノンシリコーン
タイプN
(Non-Silicone)0.9〜2.0 - 0.1〜0.38 粘着+放熱
低分子シロキサン
非含有シート状
ロール状大分類
（シリーズ）シート状 シート状 シート状 シート状 液状 液状 液状 液状 EMI対策品 EMI対策品 両面テープ 両面テープ シリーズ
記号中分類
（タイプ）タイプ記号 熱伝導率
(W/mK)
(MIN〜MAX)硬度/粘度
（柔～硬）厚み(mm)
(MIN〜MAX)特長 納入形形態 COH 高熱伝導
タイプVS
(Very Soft)8.0〜20 ShoreOOO 65〜
ShoreOO 350.5〜5.0 超高熱伝導
＋高柔軟原反シート
抜き加工品COH スタンダード
タイプG(Gel)
LB(Low oil Bleed)
S(Standard)1.2〜12 ShoreOO 10〜
ShoreA 400.1〜15.0 高柔軟
低オイルブリード
補強材入り原反シート
抜き加工品COH 高電気絶縁
タイプHI
(High electronic Insulation)1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
抜き加工品COH ノンシリコーン
タイプN
(Non-Silicone)1.5〜13 ShoreOO 50〜
ShoreOO 600.5〜5.0 低分子シロキサン
非含有原反シート
抜き加工品DP グリース
タイプGR
(Grease)1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル DP パテ
タイプPT
(Putty)3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
カートリッジDP 2液硬化
タイプTC
(Two-Component curing)0.55〜5.0 ShoreOO 50〜
ShoreA 55- 常温/熱硬化 シリンジ
カートリッジDP ノンシリコーン
タイプN
(Non-Silicone))1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
非含有シリンジ
カートリッジ
ボトルRE 電磁波吸収
タイプEA
(Electromagnetic Absorption)0.7〜4.0 ShoreOO 39〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波吸収原反シート
抜き加工品RE 電磁波シールド
タイプES
(Electromagnetic Shield)3.0〜5.0 ShoreOO 50〜
ShoreOO 550.5〜5.0 EMI対策＋放熱
電磁波シールド原反シート
抜き加工品TP シリコーン
タイプSi
(Silicone)1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
ロール状TP ノンシリコーン
タイプN
(Non-Silicone)0.9〜2.0 - 0.1〜0.38 粘着+放熱
低分子シロキサン
非含有シート状
ロール状
お取り扱い方法について
- カスタム対応について
- お客様のご要望に応じた開発も承っておりますので、
ぜひご相談ください。
