αGEL 製品 ゲルシート（θゲル）
柔らかさと機械的強度を両立させた、耐久性に優れたシリコーン製の衝撃吸収シートです。硬度の調整、他素材との接着、任意形状への成型対応など、カスタマイズが可能です。
- 特長
- ●柔らかさによって、たわみ量を十分に確保出来るため、高い衝撃吸収性能を発揮します。
- ●耐久性、耐候性、耐オゾン性、耐紫外線性、耐薬品性などに優れ、さまざまな環境での使用が可能です。
- ●圧縮永久歪が小さく、へたりにくくなっています。
- ●温度依存性が低いため、-40℃～200℃の幅広い温度範囲で安定した性能を発揮します。
- ●人や環境に安全な成分で出来ているため、肌に触れてもアレルギーが起きにくく、燃やしても有毒ガスが発生しません。
- 使用例

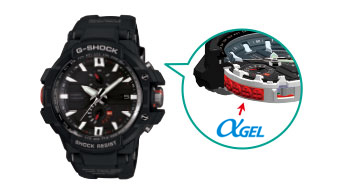

- αGELが腕時計の内部部品を振動・衝撃から守ります。
- 代表データ
-
【反発弾性率の温度依存】
他素材に比べ、温度が変わっても反発弾性率にあまり変化が見られません。
【圧縮永久歪】
圧縮したまま放置しても他素材と比べ、へたりにくいです。
【鉄球落下による最大衝撃力の比較】
※下表は左右にスワイプしてご覧ください

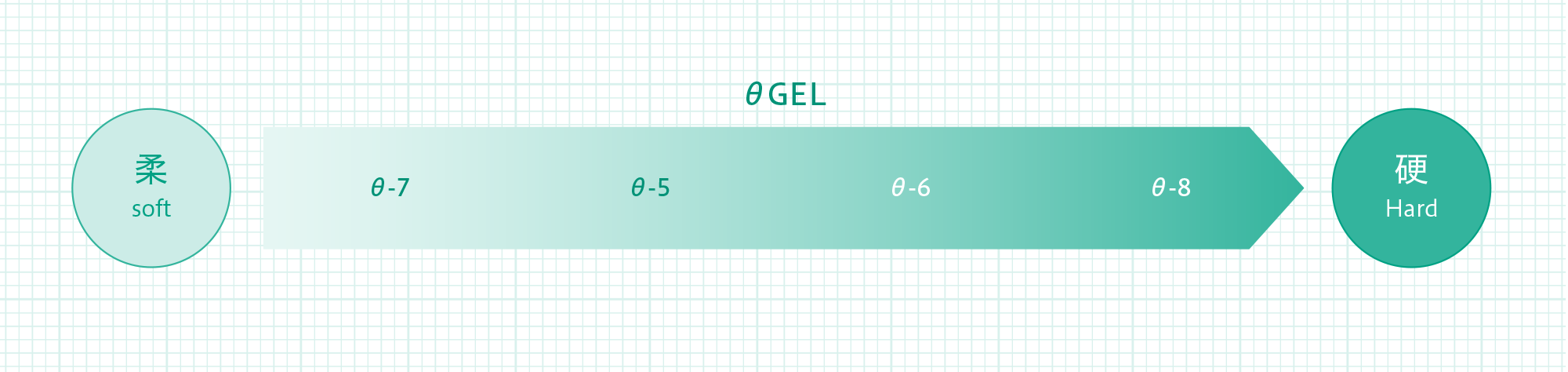

- 硬度別ラインナップ
製品詳細・技術データ
※下表は上下左右にスワイプしてご覧ください
【θゲルシリーズの物性表】
| 項目(単位) | 特性値 | 備考 | ||||
|---|---|---|---|---|---|---|
| θ-7 | θ-5 | θ-6 | θ-8 | |||
| 外観 | 半透明 | 半透明 | 半透明 | 半透明 | ||
| 比重 | 1.06 | 1.05 | 1.06 | 1.07 | ||
| 硬度 | 針入度(1/10mm) | 100 | 55 | - | - | JIS K 2207 |
| アスカーC | - | - | 33 | 52.5 | JIS K 7312 | |
| 引張強度(MPa) | 0.23 | 1.17 | 1.58 | 2.35 | JIS K 6251 | |
| 伸び(％) | 480 | 710 | 480 | 300 | JIS K 6251 | |
| ヤング率(kPa) | 37.5 | 119.5 | 670.3 | 1432.6 | ||
| 比熱(J/g・K) | 1.51 | 1.52 | 1.51 | 1.52 | DSC法 | |
| 熱伝導率(W/m・k) | 0.20 | 0.20 | 0.20 | 0.20 | ||
| 体積抵抗率(Ω・cm) | 2.9×1014 | 4.0×1014 | 3.2×1014 | 6.6×1014 | JIS K 6911 | |
| 絶縁破壊強度(ｋV/mm) | 16.3 | 15.1 | 18.4 | 18.7 | JIS C 2110 | |
| 耐薬品性 | トルエン | × | × | × | × | JIS K 6258 室温×168h |
| アセトン | × | × | × | × | ||
| メタノール | 〇 | 〇 | 〇 | 〇 | ||
| 蒸留水 | 〇 | 〇 | 〇 | 〇 | ||
| 燃料油 | × | × | × | × | ||
| 潤滑油 | × | × | × | × | ||
| NaCl(10％) | 〇 | 〇 | 〇 | 〇 | ||
| HCl(10％) | 〇 | 〇 | 〇 | 〇 | ||
| NaOH(5％) | 〇 | 〇 | 〇 | 〇 | ||
| 使用温度範囲(℃) | -40～200 | -40～200 | -40～200 | -40～200 | ||
| 項目(単位) | |
|---|---|
| 外観 | |
| 比重 | |
| 硬度 | 針入度(1/10mm) |
| アスカーC | |
| 引張強度(MPa) | |
| 伸び(％) | |
| ヤング率(kPa) | |
| 比熱(J/g・K) | |
| 熱伝導率(W/m・k) | |
| 体積低効率(Ω・cm) | |
| 絶縁破壊強度(ｋV/mm) | |
| 耐薬品性 | トルエン |
| アセトン | |
| メタノール | |
| 蒸留水 | |
| 燃料油 | |
| 潤滑油 | |
| NaCl(10％) | |
| HCl(10％) | |
| NaOH(5％) | |
| 使用温度範囲(℃) | |
| 特性値 | 備考 | |||
|---|---|---|---|---|
| θ-7 | θ-5 | θ-6 | θ-8 | |
| 半透明 | 半透明 | 半透明 | 半透明 | |
| 1.06 | 1.05 | 1.06 | 1.07 | |
| 100 | 55 | - | - | JIS K 2207 |
| - | - | 33 | 52.5 | JIS K 7312 |
| 0.23 | 1.17 | 1.58 | 2.35 | JIS K 6251 |
| 480 | 710 | 480 | 300 | JIS K 6251 |
| 37.5 | 119.5 | 670.3 | 1432.6 | |
| 1.51 | 1.52 | 1.51 | 1.52 | DSC法 |
| 0.20 | 0.20 | 0.20 | 0.20 | |
| 2.9×1014 | 4.0×1014 | 3.2×1014 | 6.6×1014 | JIS K 6911 |
| 16.3 | 15.1 | 18.4 | 18.7 | JIS C 2110 |
| × | × | × | × | JIS K 6258 室温×168h |
| × | × | × | × | |
| 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | |
| × | × | × | × | |
| × | × | × | × | |
| 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | |
| 〇 | 〇 | 〇 | 〇 | |
| -40～200 | -40～200 | -40～200 | -40～200 | |
※使用状況により、シリコーン原料に由来するオイル分がにじみ出すことがあります。
※シリコーンを原料としているため、低分子シロキサンを含有しております。
※各種データは測定値であり、保証値ではありません。
動的粘弾性データ
【θ-7、周波数特性】
【θ-7、温度特性】
【θ-5、周波数特性】
【θ-5、温度特性】
【θ-6、周波数特性】
【θ-6、温度特性】
【θ-8、周波数特性】
【θ-8、温度特性】
製品ロケーター
| 品名 | 製品タイプ | ゲルタイプ | 長さ (㎜) |
幅 (㎜) |
厚み (㎜) |
仕様 |
|---|---|---|---|---|---|---|
| θ-7（シータ7） ゲルシート |
ゲルシート | θ-7 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| θ-5（シータ5） ゲルシート |
ゲルシート | θ-5 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| θ-6（シータ6） ゲルシート |
ゲルシート | θ-6 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| θ-8（シータ8） ゲルシート |
ゲルシート | θ-8 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| GT-1 | ゲルテープ （GT） |
θ-5 | 1,000 | 10 | 1 | 片面パウダー+片面粘着材 |
| GT-2 | ゲルテープ （GT） |
θ-5 | 1,000 | 20 | 1 | 片面パウダー+片面粘着材 |
| GT-3 | ゲルテープ （GT） |
θ-5 | 1,000 | 10 | 2 | 片面パウダー+片面粘着材 |
| GT-4 | ゲルテープ （GT） |
θ-5 | 1,000 | 20 | 2 | 片面パウダー+片面粘着材 |
| GT-5 | ゲルテープ （GT） |
θ-5 | 1,000 | 10 | 3 | 片面パウダー+片面粘着材 |
| GT-6 | ゲルテープ （GT） |
θ-5 | 1,000 | 20 | 3 | 片面パウダー+片面粘着材 |
| GC-1 | ゲルチップ （GC） |
θ-5 | 10 | 10 | 3 | 片面パウダー+片面粘着材 |
| GC-2 | ゲルチップ （GC） |
θ-5 | 10 | 10 | 5 | 片面パウダー+片面粘着材 |
| GC-3 | ゲルチップ （GC） |
θ-5 | 15 | 15 | 3 | 片面パウダー+片面粘着材 |
| GC-4 | ゲルチップ （GC） |
θ-5 | 15 | 15 | 5 | 片面パウダー+片面粘着材 |
| GC-5 | ゲルチップ （GC） |
θ-5 | 15 | 15 | 10 | 片面パウダー+片面粘着材 |
| GC-6 | ゲルチップ （GC） |
θ-5 | 20 | 20 | 3 | 片面パウダー+片面粘着材 |
| GC-7 | ゲルチップ （GC） |
θ-5 | 20 | 20 | 5 | 片面パウダー+片面粘着材 |
| GC-8 | ゲルチップ （GC） |
θ-5 | 20 | 20 | 10 | 片面パウダー+片面粘着材 |
| NPゲル(緑) | 発泡ゲル | 発泡ゲル | 2,000 | 450 | 3 | 両面パウダー |
| NPゲル(白) | 発泡ゲル | 発泡ゲル | 1,000 | 300 | 6 | ゲル単体 |
※下表は上下左右にスワイプしてご覧ください
| 品名 |
|---|
| θ-7（シータ7） ゲルシート |
| θ-5（シータ5） ゲルシート |
| θ-6（シータ6） ゲルシート |
| θ-8（シータ8） ゲルシート |
| GT-1 |
| GT-2 |
| GT-3 |
| GT-4 |
| GT-5 |
| GT-6 |
| GC-1 |
| GC-2 |
| GC-3 |
| GC-4 |
| GC-5 |
| GC-6 |
| GC-7 |
| GC-8 |
| NPゲル(緑) |
| NPゲル(白) |
| 製品タイプ | ゲルタイプ | 長さ (㎜) |
幅 (㎜) |
厚み (㎜) |
仕様 |
|---|---|---|---|---|---|
| ゲルシート | θ-7 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| ゲルシート | θ-5 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| ゲルシート | θ-6 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| ゲルシート | θ-8 | 250/500 | 250/500 | 任意 | ゲル単体/PETフィルム付/粘着材付/パウダー付/非粘着処理 |
| ゲルテープ （GT） |
θ-5 | 1,000 | 10 | 1 | 片面パウダー+片面粘着材 |
| ゲルテープ （GT） |
θ-5 | 1,000 | 20 | 1 | 片面パウダー+片面粘着材 |
| ゲルテープ （GT） |
θ-5 | 1,000 | 10 | 2 | 片面パウダー+片面粘着材 |
| ゲルテープ （GT） |
θ-5 | 1,000 | 20 | 2 | 片面パウダー+片面粘着材 |
| ゲルテープ （GT） |
θ-5 | 1,000 | 10 | 3 | 片面パウダー+片面粘着材 |
| ゲルテープ （GT） |
θ-5 | 1,000 | 20 | 3 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 10 | 10 | 3 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 10 | 10 | 5 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 15 | 15 | 3 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 15 | 15 | 5 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 15 | 15 | 10 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 20 | 20 | 3 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 20 | 20 | 5 | 片面パウダー+片面粘着材 |
| ゲルチップ （GC） |
θ-5 | 20 | 20 | 10 | 片面パウダー+片面粘着材 |
| 発泡ゲル | 発泡ゲル | 2,000 | 450 | 3 | 両面パウダー |
| 発泡ゲル | 発泡ゲル | 1,000 | 300 | 6 | ゲル単体 |
お取り扱い方法について
・無理な力をかけると破損する場合がありますのでご注意ください。
- カスタム対応について
- お客様のご要望に応じた開発も承っておりますので、
ぜひご相談ください。
