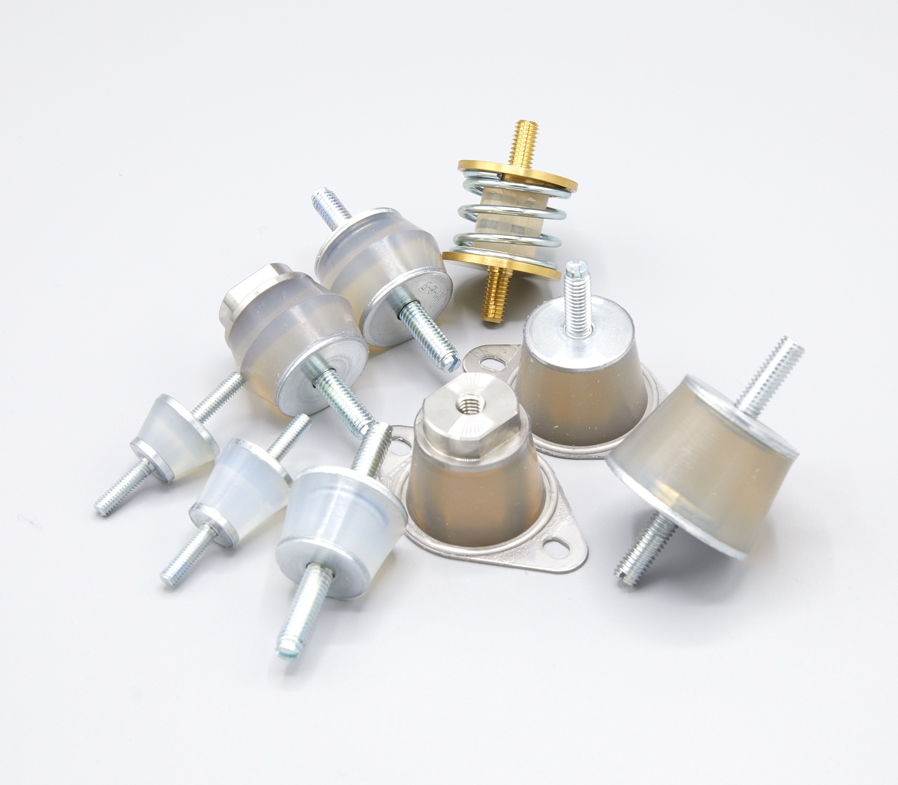

αGEL 製品 マウントタイプ(インシュレーター)

簡易的な構造で対象物を支え、振動を絶縁することが出来る防振材です。柔軟性と耐久性を両立させ、ゴムでは対応が難しい低周波数域から高周波数域において、圧倒的な防振性能を発揮し、破損・動作不良等から保護します。

特長
上下をボルトで固定するタイプです。
たわみ量を十分に確保できるため、わずかな振動も除去します。
同形状で硬度を変えたり、バネと複合することで4点支持で
2kg~300Kgの機器に対応します。
固有振動数が低く設計されているため低周波数域から、 幅広い振動周波数域の防振が可能です。
※防振対象物の荷重や共振点等を確認のうえお選びください。

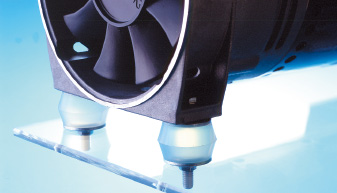

使用例
防振ゴムでは取り除くことが難しい低周波数域からの振動に効果を発揮します。
代表データ

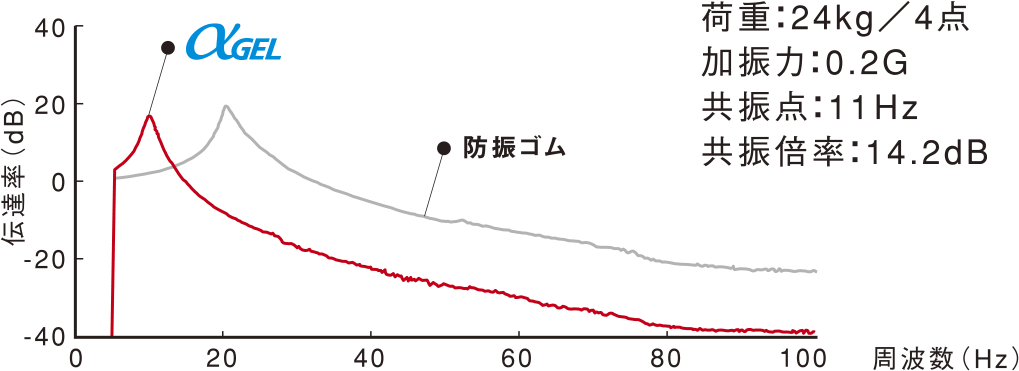

【防振特性】(参考値)

※下表は左右にスワイプしてご覧ください

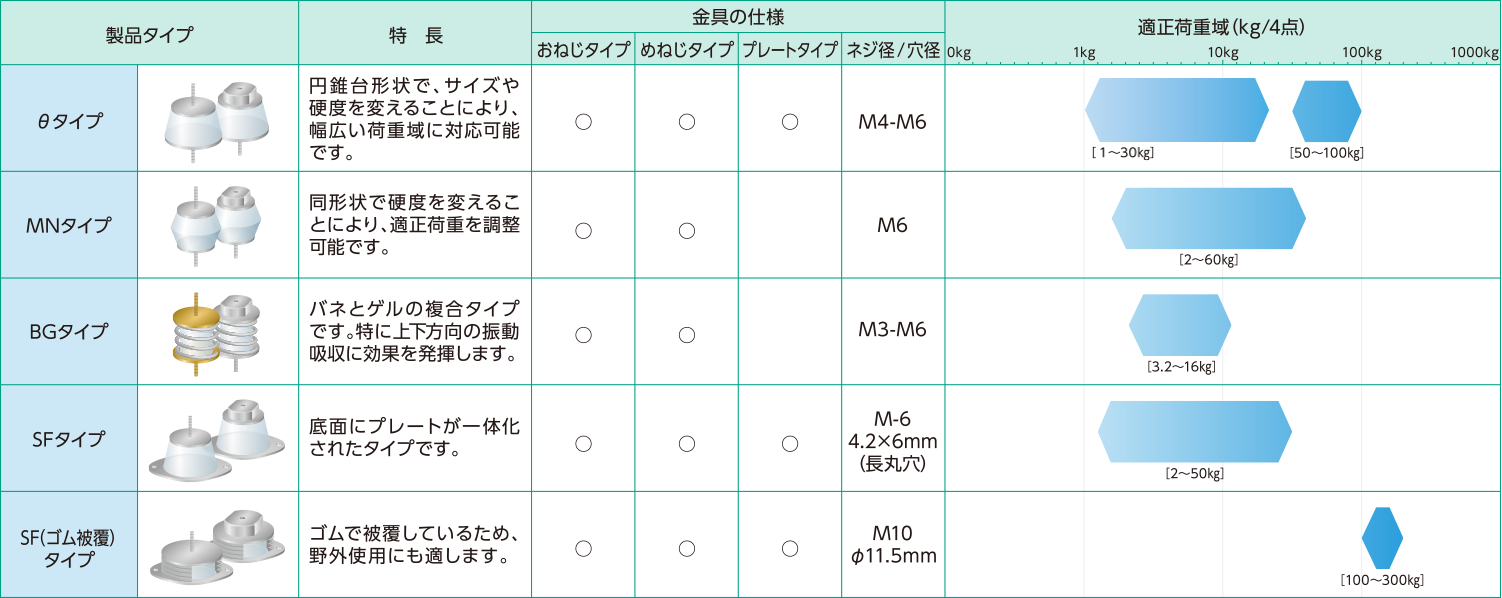

荷重別ラインナップ※4点支持の場合

製品詳細・技術データ

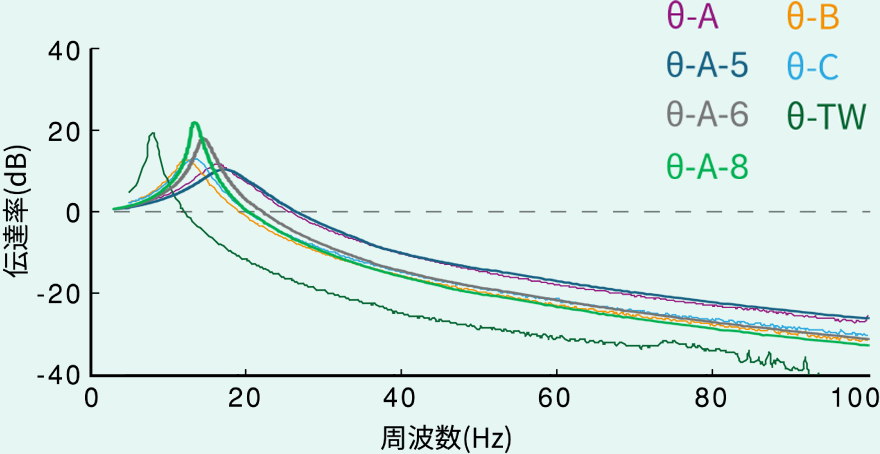

θ(シータ)タイプ両端おねじタイプ(低荷重)

同じ硬さのαGELを使い、サイズを変えることで適正荷重の調整をします。

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz) h(mm)
θ-A 2.0 〜 3.2 16 〜 15 12 23 〜 13
θ-B 1.6 〜 2.4 13 〜 11 13 〜 12 18 〜 18
θ-C 3.2 〜 8.0 14 〜 12 13 〜 12 20 〜 18

上下ボルト材質:鉄、三価クロメートメッキ

▼OPEN

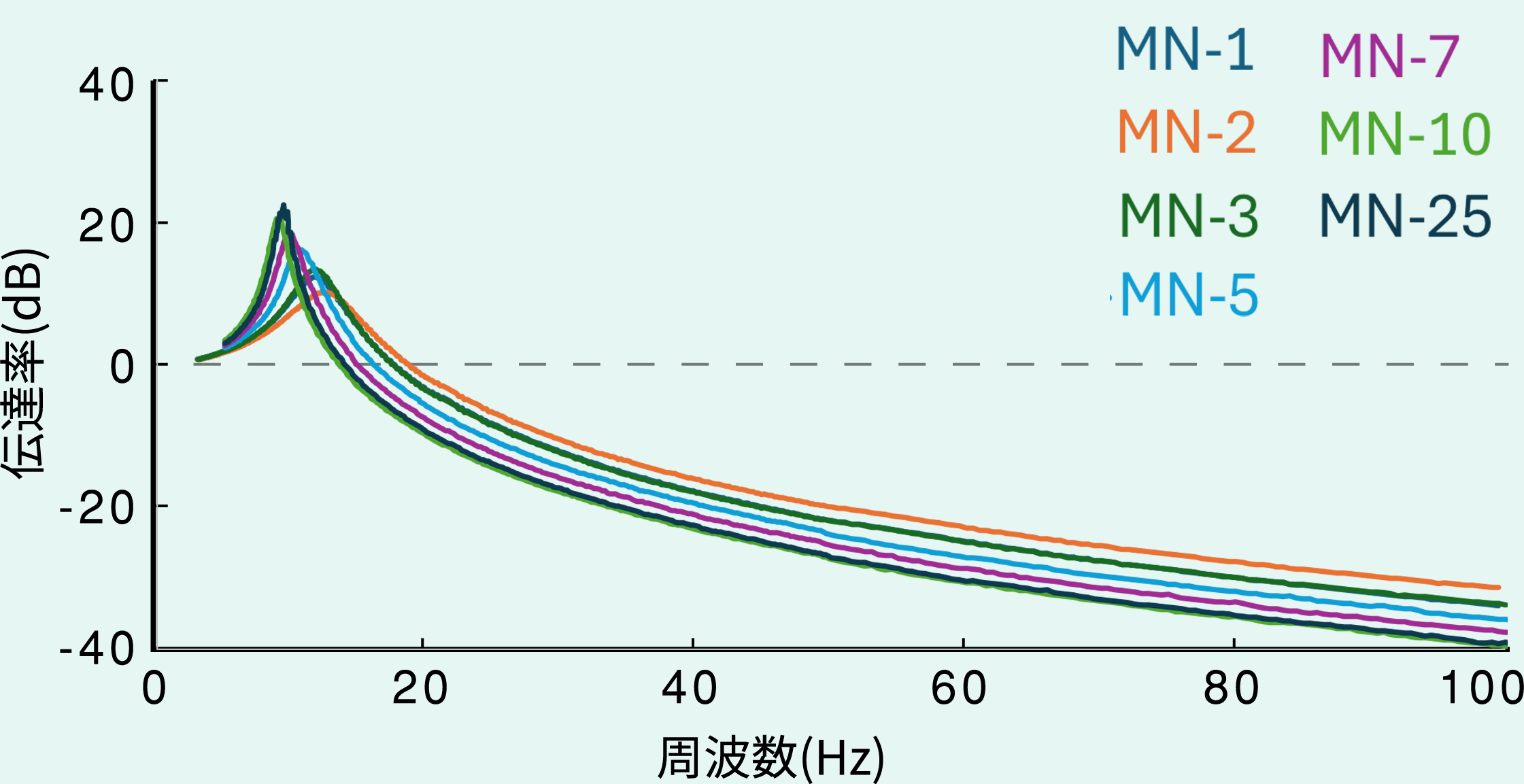

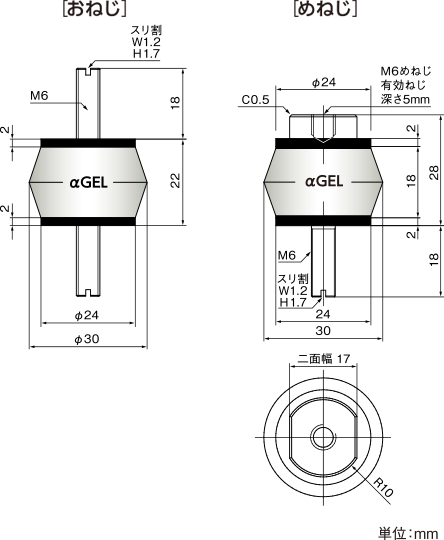

MNタイプ両端おねじタイプ(中荷重)

同じ形状でαGELの硬さを変えることにより適正荷重の調整をします。

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz)
MN-3 8 〜 14 12〜10 12 17 〜
MN-5 14 〜 22 11 〜 10 14 〜 13 16 〜
MN-7 22 〜 34 11 〜 10 16 〜 15 16 〜
MN-10 34 〜 50 11 〜 10 20 〜 18 16 〜

上下ボルト材質:鉄、三価クロメートメッキ

▼OPEN

θ-TW(シータTW)タイプ両端おねじタイプ(高荷重)

4点支持で50kg〜100kgの機器を防振します。

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz)
θ-TW 50 〜 100 10 〜 8 20 〜 19 14 〜

上下ボルト材質:鉄、三価クロメートメッキ

▼OPEN

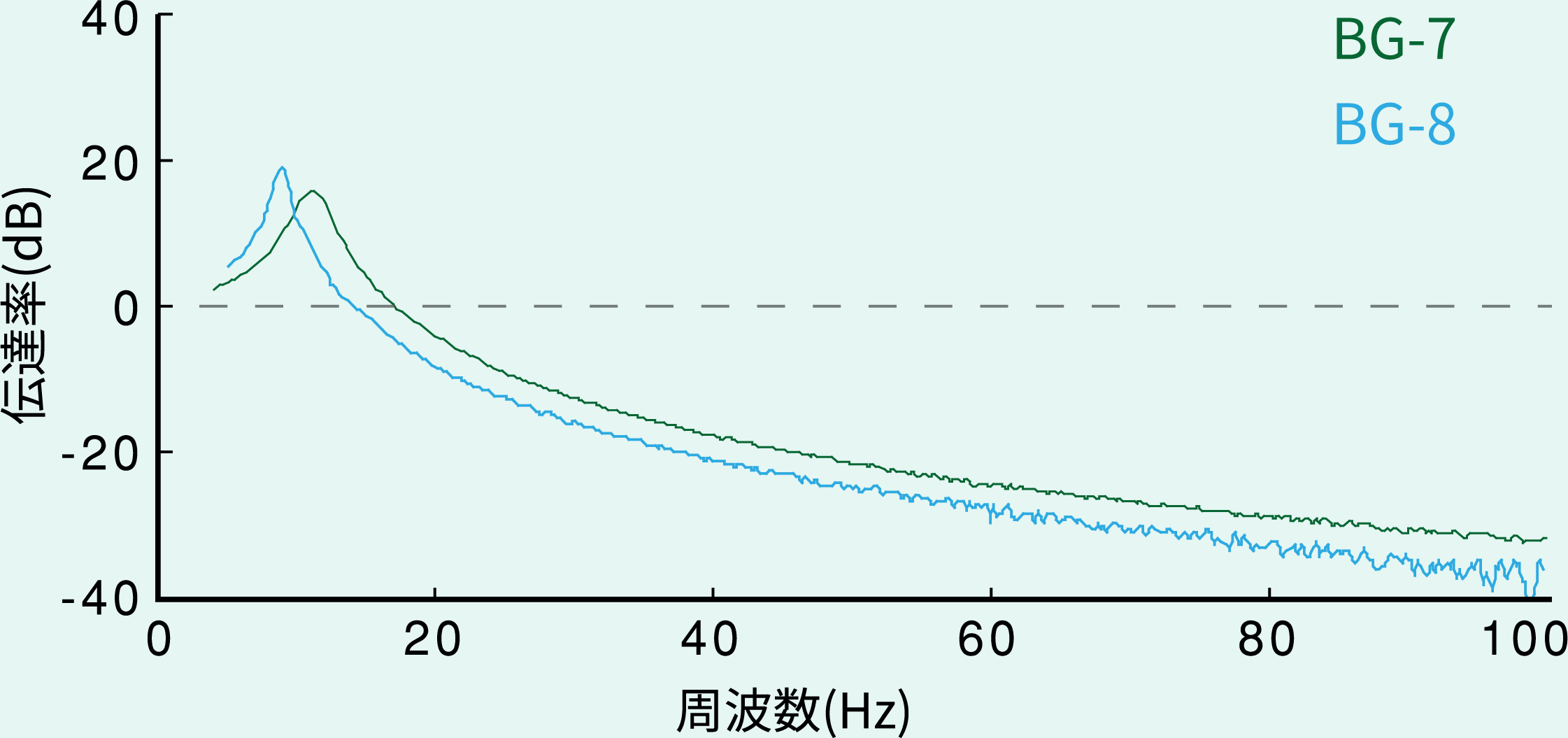

BGタイプ両端おねじ、バネ複合タイプ(低荷重)

バネとゲルの複合タイプです。特に上下方向の振動吸収に効果を発揮します。

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz) ボルト径
BG-7 3.2 〜 6.4 10 〜 8 16 〜 14 14 〜 M-3
BG-8 6 〜 16 10 〜 8 18 〜 16 14 〜 M-6

上下ボルト材質:真鍮
バネ材質:SWPA、三価クロメートメッキ

▼OPEN

SFタイプ上部おねじ、下部プレートタイプ(低~中荷重)

底面にプレートが、上面にボルトが一体化されたタイプです。

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz)
SF-2 5 〜 13 15 〜 10 12 〜 13 22 〜
SF-5 13 〜 30 13 〜 9 15 〜 16 19 〜
SF-10 30 〜 50 12 〜 9 19 〜 21 17 〜

上下ボルト材質:鉄、三価クロメートメッキ
下プレート材質:SUS304

▼OPEN

SF(ゴム被覆)タイプ上部おねじ、下部プレートタイプ(高荷重)

・底面にプレートが、上面にボルトが一体化されたタイプです。
・αGELを、蛇腹型EPDMゴムで被覆しているため、耐久性がさらに優れ、野外での使用にも適します。
・-20℃〜90℃の範囲で安定した防振性能を発揮します。

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz)
SF-30 100 〜 140 8 〜 9 18 〜 19 13 〜
SF-50 120 〜 300 10 〜 15 12 〜 18 15 〜

金具の材質は、以下の2種類よりお選びいただけます。
(1)上ボルト/下プレート材質:鉄、三価クロメートメッキ
(2)上ボルト/下プレート材質:SUS304
上下ボルト材質:鉄、三価クロメートメッキ

▼OPEN

製品ロケーター

※下表は上下左右にスワイプしてご覧ください

  • 品 名 製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    θ-A
    (シータ A)
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    θ-B
    (シータ B)
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    θ-C
    (シータ C)
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-3 マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-5 マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-7 マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-10 マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    θ-TW
    (シータ TW)
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    BG-7 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    BG-8 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    SF-2 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-5 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-10 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-30 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    SF-50 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    S ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    A-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    A-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    B-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    B-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    SN-2
    (黄色)
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    SN-5
    (緑色)
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    SN-15
    (オレンジ色)
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    SN-50
    (青色)
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    品 名
    θ-A
    (シータ A)
    θ-B
    (シータ B)
    θ-C
    (シータ C)
    MN-3
    MN-5
    MN-7
    MN-10
    θ-TW
    (シータ TW)
    BG-7
    BG-8
    SF-2
    SF-5
    SF-10
    SF-30
    SF-50
    S
    A-1
    A-2
    B-1
    B-2
    SN-2
    (黄色)
    SN-5
    (緑色)
    SN-15
    (オレンジ色)
    SN-50
    (青色)
    製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
  • 品 名 製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    S ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    A-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    SN-2
    (黄色)
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    θ-B
    (シータ B)
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    θ-A
    (シータ A)
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    SN-5
    (緑色)
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    A-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    θ-C
    (シータ C)
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    BG-7 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    B-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    SF-2 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SN-15
    (オレンジ色)
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    BG-8 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    MN-3 マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-5 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    MN-5 マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    B-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    SN-50
    (青色)
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    MN-7 マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-10 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    MN-10 マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    θ-TW
    (シータ TW)
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-30 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    SF-50 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    品 名
    S
    A-1
    SN-2
    (黄色)
    θ-B
    (シータ B)
    θ-A
    (シータ A)
    SN-5
    (緑色)
    A-2
    θ-C
    (シータ C)
    BG-7
    B-1
    SF-2
    SN-15
    (オレンジ色)
    BG-8
    MN-3
    SF-5
    MN-5
    B-2
    SN-50
    (青色)
    MN-7
    SF-10
    MN-10
    θ-TW
    (シータ TW)
    SF-30
    SF-50
    製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -

お取り扱い方法について

正しい使用方法
圧縮方向でご使用ください。

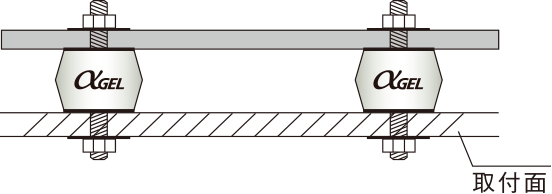

❶ 均一な荷重

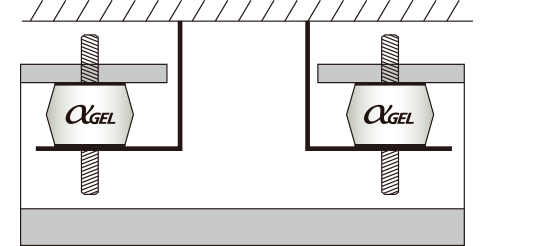

❷ ステイ等を利用して圧縮方向での吊り下げ
誤った使用方法

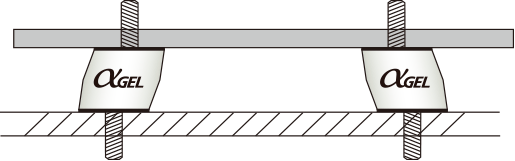

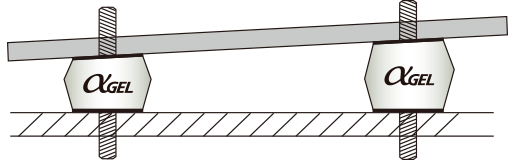

❶ 不均一な荷重
❷ ボルト穴の芯ズレ
❸ ゲル部分のねじれ
❹ 引張方向の使用
❺ 剪断方向の使用

※荷重をかけるとゲルが圧縮されるため、インシュレーターの高さがカタログ値より数mm低くなります。※スリ割の方向に規定はございません。

※金属部にあるゲルのバリは、ゲルと金属の剥離を防止するためのものですので削り取らないでください。

カスタム対応について
お客様のご要望に応じた開発も承っておりますので、
ぜひご相談ください。
