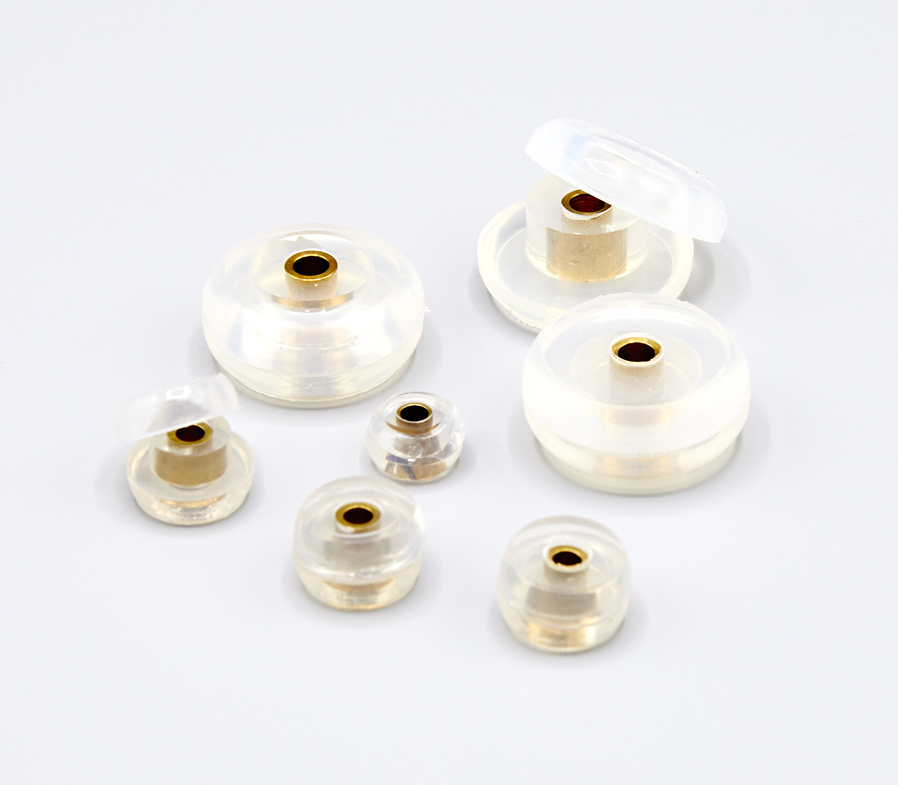

αGEL 製品 ブッシュタイプ(ゲルブッシュ)

ネジ止め部分に取り付けることが出来る防振材です。小型で柔らかく、たわみやすいため、軽量な基板などへの微振動に対して優れた防振性能を発揮します。

特長

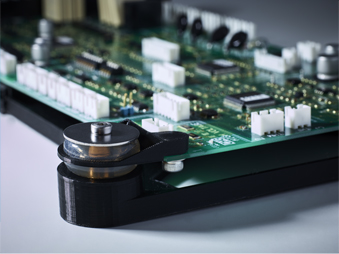

αGELで基板を挟み込み、ボルトで貫通させて使用するタイプです。
横ぶれが少なく小型でありながら、防振・衝撃吸収に大きな効果が期待できます。
4点支持で0.2kg~32kgの機器に対応し、微振動を除去します。
使用例
プリント基板などの防振・緩衝対策に最適です。衝撃遮断が難しい軽量物を保護し、製品の小型化・高性能化を可能にします。
代表データ

【防振特性】(参考値)

※下表は左右にスワイプしてご覧ください

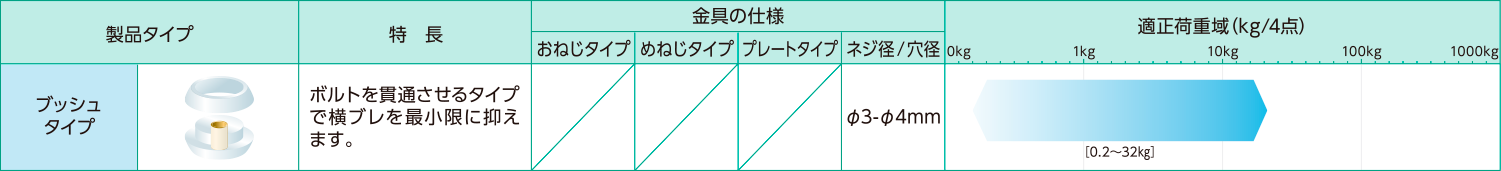

荷重別ラインナップ※4点支持の場合

製品詳細・技術データ

Aタイプ低荷重タイプ

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz)
A-1 0.5 〜 2.5 67 〜 35 9 〜 10 0.5Kg:95 〜
2.5Kg:50 〜
A-2 2.5 〜 4.0 49 〜 37 15 〜 16 2.5Kg:70 〜
4.0Kg:55 〜

カラー材質:真鍮

▼OPEN

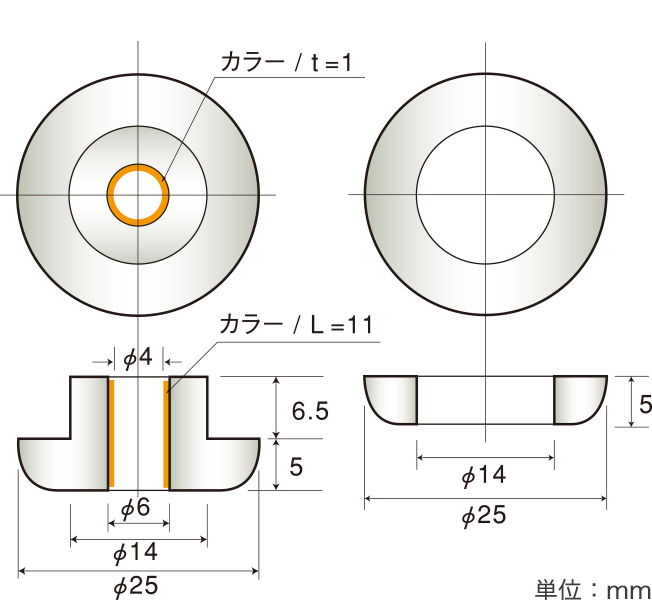

Bタイプ中荷重タイプ

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz)
B-1 4 〜 15 49 〜 23 15 〜 17 4Kg:70 〜
15Kg:35 〜
B-2 15 〜 32 38 〜 20 19 〜 23 15Kg:40 〜
32Kg:25 〜

カラー材質:真鍮

▼OPEN

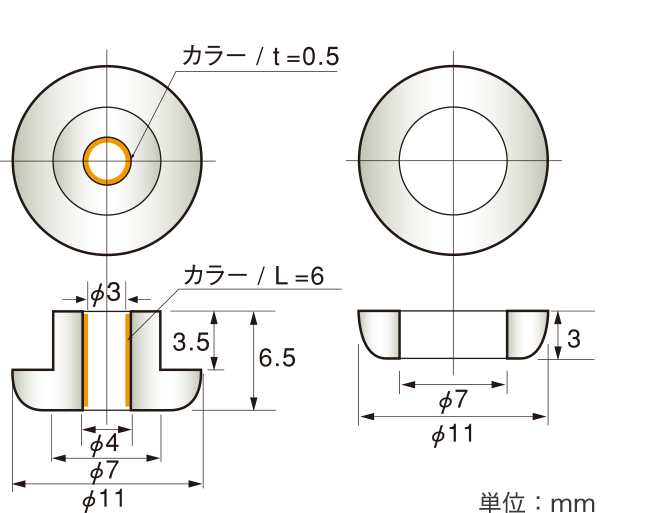

Sタイプ超低荷重タイプ

※下表は左右にスワイプしてご覧ください

品 番 適正荷重(kg/4点) 共振点(Hz) 共振倍率(dB) 使用推奨周波数(Hz)
S 0.2 〜 0.75 64 〜 42 7 〜 9 0.2Kg:90 〜
0.75Kg:60 〜

カラー材質:真鍮

▼OPEN

製品ロケーター

※下表は上下左右にスワイプしてご覧ください

  • 品 名 製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    θ-A
    (シータ A)
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    θ-B
    (シータ B)
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    θ-C
    (シータ C)
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-3 マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-5 マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-7 マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    MN-10 マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    θ-TW
    (シータ TW)
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    BG-7 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    BG-8 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    SF-2 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-5 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-10 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SF-30 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    SF-50 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    S ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    A-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    A-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    B-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    B-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    SN-2
    (黄色)
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    SN-5
    (緑色)
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    SN-15
    (オレンジ色)
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    SN-50
    (青色)
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    品 名
    θ-A
    (シータ A)
    θ-B
    (シータ B)
    θ-C
    (シータ C)
    MN-3
    MN-5
    MN-7
    MN-10
    θ-TW
    (シータ TW)
    BG-7
    BG-8
    SF-2
    SF-5
    SF-10
    SF-30
    SF-50
    S
    A-1
    A-2
    B-1
    B-2
    SN-2
    (黄色)
    SN-5
    (緑色)
    SN-15
    (オレンジ色)
    SN-50
    (青色)
    製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
  • 品 名 製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    S ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    A-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    SN-2
    (黄色)
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    θ-B
    (シータ B)
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    θ-A
    (シータ A)
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    SN-5
    (緑色)
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    A-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    θ-C
    (シータ C)
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    BG-7 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    B-1 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    SF-2 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    SN-15
    (オレンジ色)
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    BG-8 マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    MN-3 マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-5 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    MN-5 マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    B-2 ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    SN-50
    (青色)
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    MN-7 マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-10 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    MN-10 マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    θ-TW
    (シータ TW)
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    SF-30 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    SF-50 マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -
    品 名
    S
    A-1
    SN-2
    (黄色)
    θ-B
    (シータ B)
    θ-A
    (シータ A)
    SN-5
    (緑色)
    A-2
    θ-C
    (シータ C)
    BG-7
    B-1
    SF-2
    SN-15
    (オレンジ色)
    BG-8
    MN-3
    SF-5
    MN-5
    B-2
    SN-50
    (青色)
    MN-7
    SF-10
    MN-10
    θ-TW
    (シータ TW)
    SF-30
    SF-50
    製品タイプ 形 状 適正荷重
    (kg/4点)
    MIN
    適正荷重
    (kg/4点)
    MAX
    使用推奨
    周波数
    (Hz)
    上部おねじ 下部おねじ/
    プレート穴
    カラー内径
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.2 0.75 60 - - φ3mm
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 0.5 2 50 - - φ3mm
    シートタイプ
    (SNシート)
    シート 0.5 2 38 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ 1.6 2.4 18 M-4
    M-4
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 2 3.2 23 M-4 M-4 -
    シートタイプ
    (SNシート)
    シート 2 5 40 - - -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 2.5 4 70 - - φ3mm
    マウントタイプ
    (インシュレーター)
    両端おねじ 3.2 8 20 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    3.2 6.4 14 M-3 M-3 -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 4 15 35 - - φ4mm
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    5 13 22 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    シートタイプ
    (SNシート)
    シート 5 15 37 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ
    バネ複合
    6 16 14 M-6 M-6 -
    マウントタイプ
    (インシュレーター)
    両端おねじ 8 14 17 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    13 30 19 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    両端おねじ 14 22 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    ブッシュタイプ
    (ゲルブッシュ)
    ブッシュ 15 32 25 - - φ4mm
    シートタイプ
    (SNシート)
    シート 15 50 30 - - -
    マウントタイプ
    (インシュレーター)
    両端おねじ 22 34 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    30 50 17 M-6
    (スリ割)
    4.2×6mm(長丸穴) -
    マウントタイプ
    (インシュレーター)
    両端おねじ 34 50 16 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    両端おねじ 50 100 14 M-6
    (スリ割)
    M-6
    (スリ割)
    -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    100 140 13 M-10
    (スリ割)
    φ11mm(穴) -
    マウントタイプ
    (インシュレーター)
    上部おねじ
    下部プレート
    ゴム被覆
    120 300 15 M-10
    (スリ割)
    φ11mm(穴) -

お取り扱い方法について

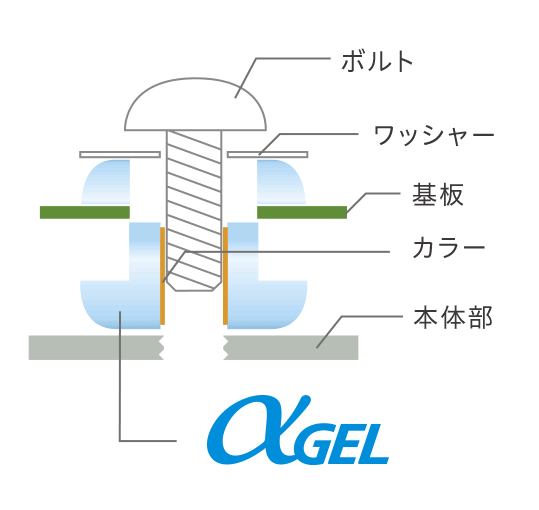

取付図

・ボルトをカラーまで締め付けてください。
・使用できるボルトはAタイプの外径と同径以上のワッシャーを使用してください。
 小さいワッシャーを使用すると、締め付け時にゲルが破断する可能性があります。
※Aタイプは1.2mm、Bタイプは1.5mm、Sタイプは1.0mmの基板をはさみ込んだ時のデータです。
※使用推奨周波数は荷重によって変化します。

カスタム対応について
お客様のご要望に応じた開発も承っておりますので、
ぜひご相談ください。
