αGEL 製品 液状（DPシリーズ）

カタログDL

発熱体に充填・塗布し、ヒートシンクなどの冷却部品との小さな隙間を埋めることが出来る液状タイプ（グリース、パテ、2液硬化）の放熱材です。分子構造を制御することで、たれにくく、気化しにくいため、長期的に安定した放熱効果を発揮します。

特長
●薄膜化が可能であり、ギャップを均一に埋めることで非常に低い熱抵抗を実現し、優れた放熱性能を発揮します。
●充填設備を使用することで、ディスペンサー塗布による工程の自動化が可能であり、取り扱い性に優れています。
●２液硬化タイプは混合後に硬化するため、高い信頼性があり、耐ポンプアウト特性に優れています。硬化後も柔軟性を保持しているため、負荷を低減します。
●分子を緩やかに架橋しているため、垂れや気化が起きにくい構造です。
●電気的に絶縁体であるため、電気部品への使用に適しています。
●シートでは埋められないギャップや凹凸面に対しても、密着性・追従性に優れています。
使用例

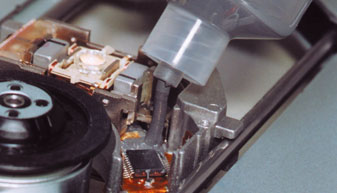

発熱体に充填、塗布して効率よく放熱

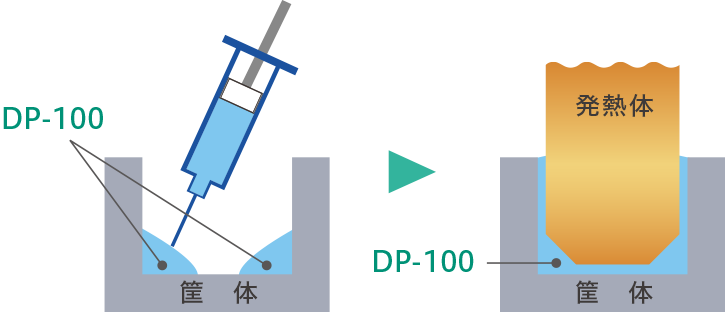

充填：隙間を埋めて空気を排除

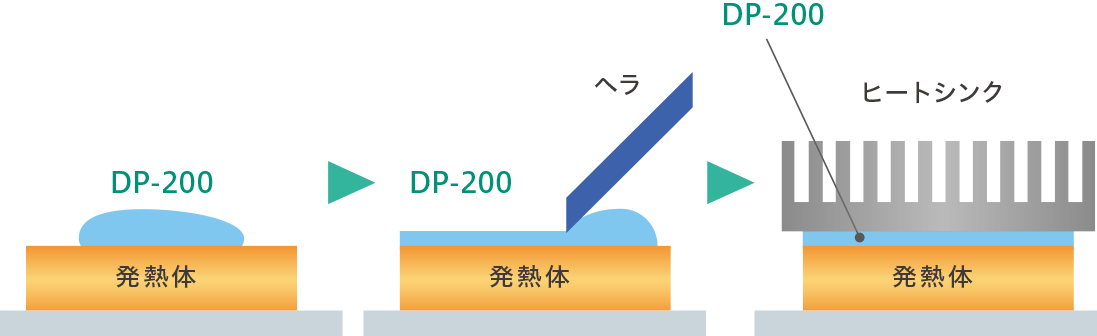

塗布：薄く塗れて流れない
代表データ

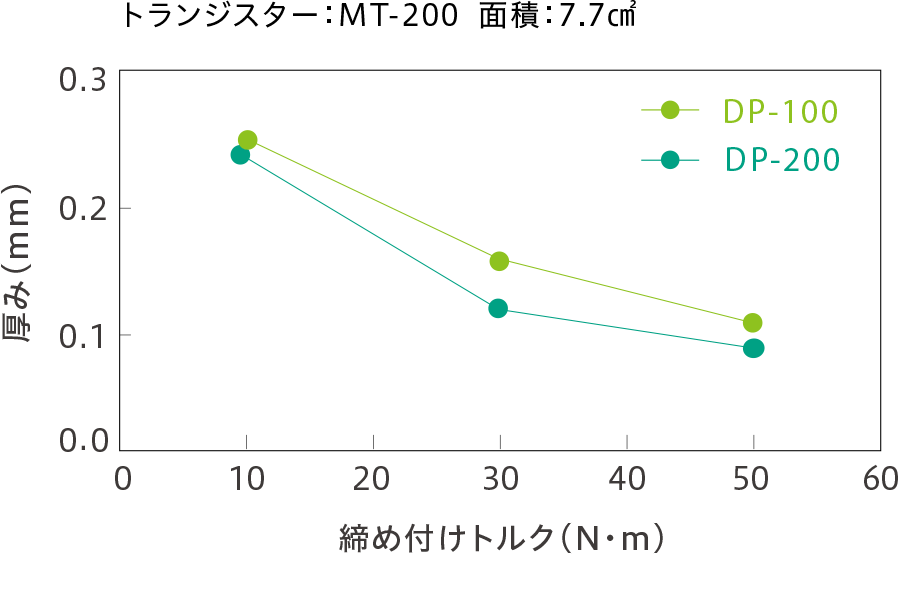

［厚み-締め付けトルク依存初期特性］

［熱抵抗特性］

トランジスター：MT-200　印加電圧：20V

厚み（㎜） 0.10 0.15 0.20 0.30
DP-100 - 0.13 0.15 0.18
DP-200 0.13 - 0.17 0.22

(℃/W)

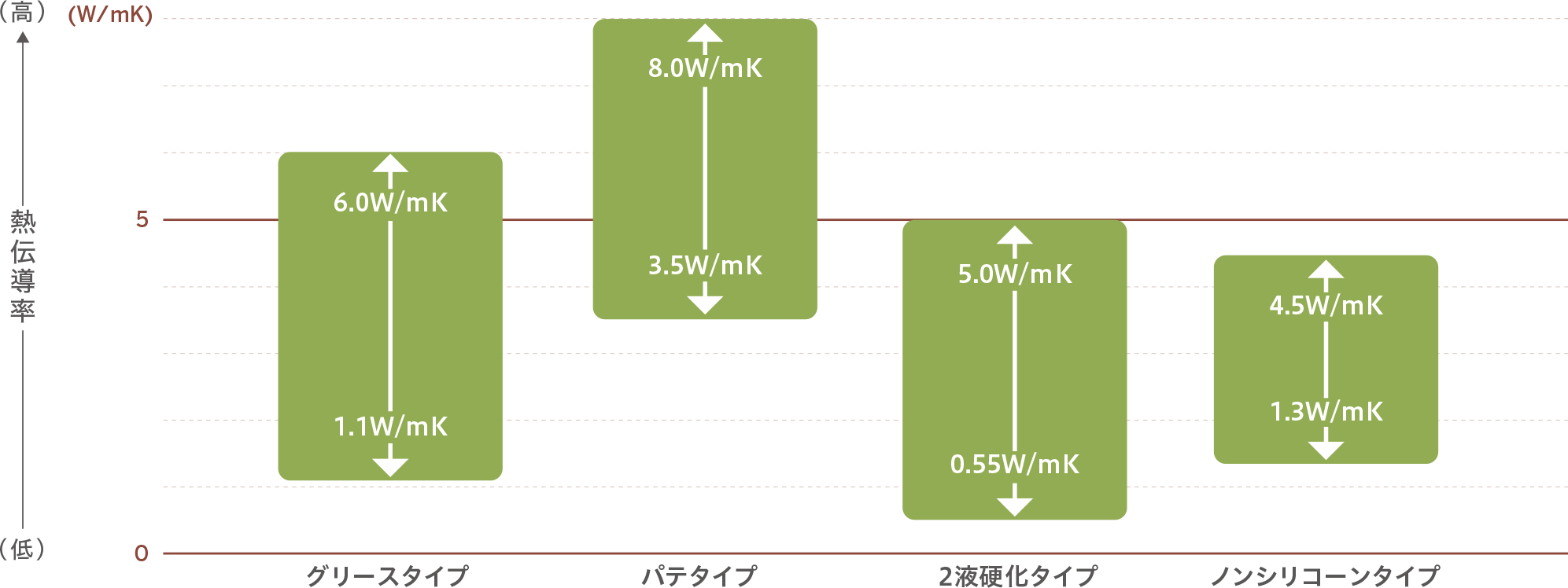

熱伝導率一覧（タイプ別）

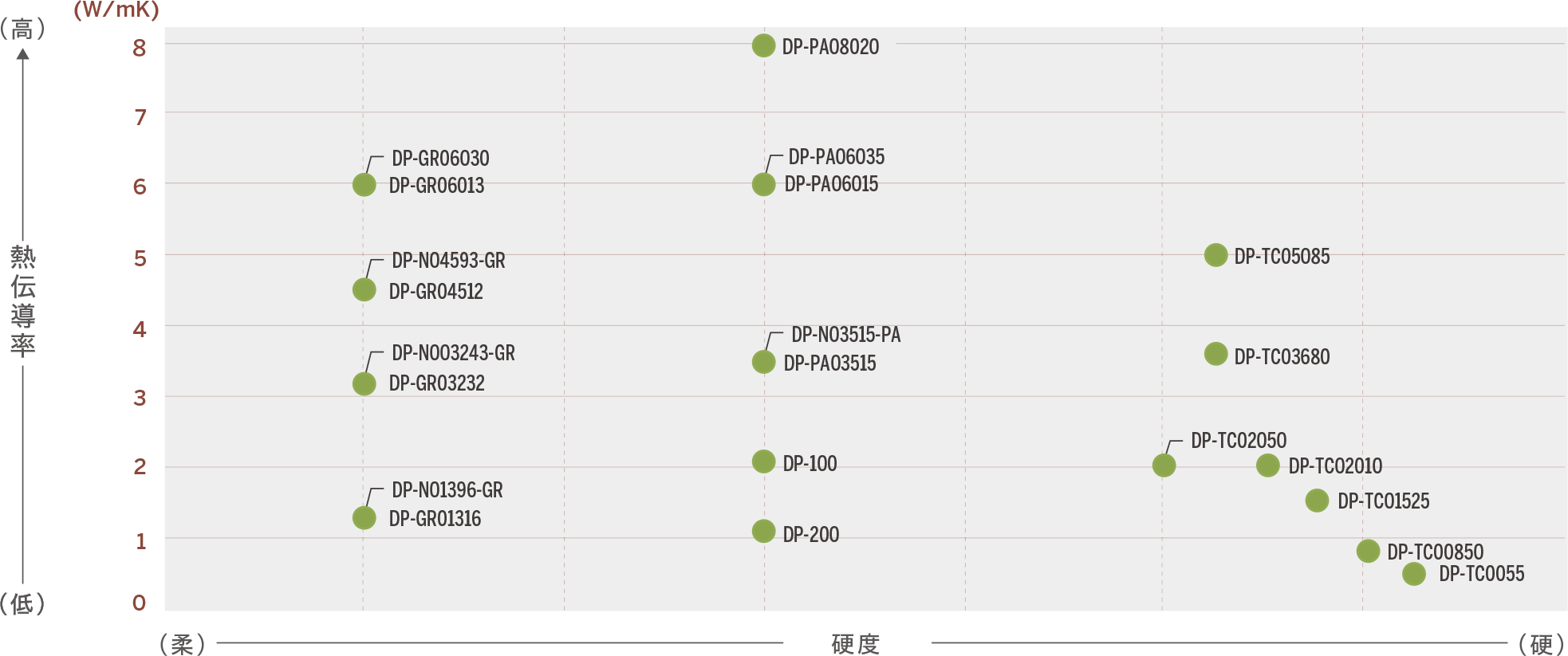

熱伝導率・硬度別（液状タイプ）

製品詳細・技術データ

※下表は上下左右にスワイプしてご覧ください

【DPシリーズ／グリースタイプ 物性表】

項目 単位 製品 備考
DP-100 DP-200 DP-GR01316 DP-GR03232 DP-GR04512 DP-GR06013 DP-GR06030
熱伝導率 W/mK 2.1 1.1 1.3 3.2 4.5 6.0 6.0 ASTM D5470
粘度 PaS 3,090 2,214 - - - - 300 ISO 3219
- - 16.5 322 126 136 - ASTM D2196
使用温度範囲 ℃ -40～200 -40～150 -60～180 -60～180 -60～180 -60～180 -60～160 -
色 - Gray Gray White Gray Gray Gray White -
材質 - シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン -
比重 - 2.8 2.6 2.2 2.7 2.0 2.0 3.3 ASTM D792
絶縁破壊強さ V/mil 130 130 350 280 - - 200 ASTM D149
体積抵抗率 Ω-m 4.2*1010 4.5*1012 >1011 >1011 - - >1012 ASTM D257

▼全ての項目を表示する

項目 単位
熱伝導率 W/mK
粘度 PaS
使用温度範囲 ℃
色 -
材質 -
比重 -
絶縁破壊強さ V/mil
体積抵抗率 Ω-m
製品 備考
DP-100 DP-200 DP-GR01316 DP-GR03232 DP-GR04512 DP-GR06013 DP-GR06030
2.1 1.1 1.3 3.2 4.5 6.0 6.0 ASTM D5470
3,090 2,214 - - - - 300 ISO 3219
- - 16.5 322 126 136 - ASTM D2196
-40～200 -40～150 -60～180 -60～180 -60～180 -60～180 -60～160 -
Gray Gray White Gray Gray Gray White -
シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン -
2.8 2.6 2.2 2.7 2.0 2.0 3.3 ASTM D792
130 130 350 280 - - 200 ASTM D149
4.2*1010 4.5*1012 >1011 >1011 - - >1012 ASTM D257

※使用状況により、シリコーン原料に由来するオイル分がにじみ出すことがあります。
※シリコーンを原料としているため、低分子シロキサンを含有しております。
※各種データは測定値であり、保証値ではありません。

※下表は上下左右にスワイプしてご覧ください

【DPシリーズ／パテタイプ 物性表】

項目 単位 製品 備考
DP-
PA03515		 DP-
PA06015		 DP-
PA06035		 DP-
PA08020
熱伝導率 W/mK 3.5 6.0 6.0 8.0 ASTM D5470
粘度 PaS - - 3,500 - ISO 3219
15,000 15,000 - 20,000 DIN 53018
使用温度範囲 ℃ -60～180 -60～180 -60～180 -60～180 -
色 - Blue Blue Blue Gray -
材質 - シリコーン シリコーン シリコーン シリコーン -
比重 - 3.0 3.3 3.3 3.4 ASTM D792
難燃性 - V-0相当 V-0相当 V-0相当 V-0相当 UL94
絶縁破壊強さ V/mil 300 300 300 300 ASTM D149
体積抵抗率 Ω-m >1013 >1013 >1013 >1013 ASTM D257

▼全ての項目を表示する

項目 単位
熱伝導率 W/mK
粘度 PaS
使用温度範囲 ℃
色 -
材質 -
比重 -
難燃性 -
絶縁破壊強さ V/mil
体積抵抗率 Ω-m
製品 備考
DP-
PA03515		 DP-
PA06015		 DP-
PA06035		 DP-
PA08020
3.5 6.0 6.0 8.0 ASTM D5470
- - 3,500 - ISO 3219
15,000 15,000 - 20,000 DIN 53018
-60～180 -60～180 -60～180 -60～180 -
Blue Blue Blue Gray -
シリコーン シリコーン シリコーン シリコーン -
3.0 3.3 3.3 3.4 ASTM D792
V-0相当 V-0相当 V-0相当 V-0相当 UL94
300 300 300 300 ASTM D149
>1013 >1013 >1013 >1013 ASTM D257

※使用状況により、シリコーン原料に由来するオイル分がにじみ出すことがあります。
※シリコーンを原料としているため、低分子シロキサンを含有しております。
※各種データは測定値であり、保証値ではありません。

※下表は上下左右にスワイプしてご覧ください

【DPシリーズ／2液硬化タイプ 物性表】

項目 単位 製品 備考
DP-
TC00555		 DP-
TC00850		 DP-
TC01525		 DP-
TC02010		 DP-
TC02050		 DP-
TC03680		 DP-
TC05085
熱伝導率 W/mK 0.55 0.8 1.5 2.0 2.0 3.6 5.0 ASTM D5470
粘度
（硬化前）		 PaS A/B=5000/
10(cP)		 A+B=5 A+B=20 A+B=15 A/B=120/110 A/B=47/48 A/B=110/80 ISO 3219
硬度
（硬化後）		 ShoreA 55 50 25 10 - - - ASTMD2240
ShoreOO - - - - 50 80 85
使用温度範囲 ℃ -60～160 -60～180 -60～180 -60～180 -60～200 -55～205 -55～200 -
色 A/B White/
Translucent		 White/White White/Pink White/Gray White/Gray Blue/White Red/White -
材質 - シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン -
比重 - 1.35 1.8 2.0 2.1 2.2 3.0 3.3 ASTM D792
難燃性 - - - - - - V-0相当 V-0相当 UL94
絶縁破壊強さ V/mil 25 350 350 350 - - - ASTM D149
体積抵抗率 Ω-m >1013 >1011 >1012 >1013 >1010 >1012 >1012 ASTM D257
混合比 A/B 100/10 100/3 1/1 1/1 1/1 1/1 1/1 -
硬化条件 Min 25℃：48 25℃：7(days) 25℃：300
60℃：30
100℃：5
(By Taica)		 25℃：300
60℃：30
100℃：5
(By Taica)		 25℃：30~35
100℃：1.2
120℃：0.3
(By Taica)		 25℃：169
30℃：140
40℃：105
50℃：69
60℃：40
70℃：31
80℃：17
90℃：7
100℃：3
120℃：1		 25℃：108
30℃：86
40℃：50
50℃：35
60℃：26
70℃：20
80℃：9
90℃：4
100℃：2
120℃：0.5		 ASTM D1646

▼全ての項目を表示する

項目 単位
熱伝導率 W/mK
粘度
（硬化前）		 PaS
硬度
（硬化後）		 ShoreA
ShoreOO
使用温度範囲 ℃
色 A/B
材質 -
比重 -
難燃性 -
絶縁破壊強さ V/mil
体積抵抗率 Ω-m
混合比 A/B
硬化条件 Min
製品 備考
DP-
TC00555		 DP-
TC00850		 DP-
TC01525		 DP-
TC02010		 DP-
TC02050		 DP-
TC03680		 DP-
TC05085
0.55 0.8 1.5 2.0 2.0 3.6 5.0 ASTM D5470
A/B=5000/10(cP) A+B=5 A+B=20 A+B=15 A/B=120/110 A/B=47/48 A/B=110/80 ISO 3219
55 50 25 10 - - - ASTMD2240
- - - - 50 80 85
-60～160 -60～180 -60～180 -60～180 -60～200 -55～205 -55〜200 -
White/
Translucent		 White/
White		 White/
Pink		 White/
Gray		 White/
Gray		 Blue/
White		 Red/White -
シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン シリコーン -
1.35 1.8 2.0 2.1 2.2 3.0 3.3 ASTM D792
- - - - - V-0相当 V-0相当 UL94
25 350 350 350 - - - ASTM D149
>1013 >1011 >1012 >1013 >1010 >1012 >1012 ASTM D257
100/10 100/3 1/1 1/1 1/1 1/1 1/1 -
25℃：48 25℃：7(days) 25℃：300
60℃：30
100℃：5
(By Taica)		 25℃：300
60℃：30
100℃：5
(By Taica)		 25℃：30~35
100℃：1.2
120℃：0.3
(By Taica)		 25℃：169
30℃：140
40℃：105
50℃：69
60℃：40
70℃：31
80℃：17
90℃：7
100℃：3
120℃：1		 25℃：108
30℃：86
40℃：50
50℃：35
60℃：26
70℃：20
80℃：9
90℃：4
100℃：2
120℃：0.5		 ASTM D1646

※使用状況により、シリコーン原料に由来するオイル分がにじみ出すことがあります。
※シリコーンを原料としているため、低分子シロキサンを含有しております。
※各種データは測定値であり、保証値ではありません。

※下表は上下左右にスワイプしてご覧ください

【DPシリーズ／ノンシリコーンタイプ 物性表】

項目 単位 製品 備考
DP-
N01396-GR		 DP-
N03243-GR		 DP-
N04593-GR		 DP-
N03515-PA
熱伝導率 W/mK 1.3 3.2 4.5 3.5 ASTM D5470
粘度 PaS 96 43 93 - ISO 3219
- - - 15,000 DIN 53018
使用温度範囲 ℃ -60～150 -60～150 -60～150 -60～150 -
色 - White Gray Gray Gray -
材質 - ノンシリコーン ノンシリコーン ノンシリコーン ノンシリコーン -
比重 - 2.2 1.9 2.1 3.0 ASTM D792
絶縁破壊強さ V/mil 350 - - 300 ASTM D149
体積抵抗率 Ω-m >1011 - - >1013 ASTM D257

▼全ての項目を表示する

項目 単位
熱伝導率 W/mK
粘度
 PaS
使用温度範囲 ℃
色 -
材質 -
比重 -
絶縁破壊強さ V/mil
体積抵抗率 Ω-m
製品 備考
DP-
N01396-GR		 DP-
N03243-GR		 DP-
N04593-GR		 DP-
N03515-PA
1.3 3.2 4.5 3.5 ASTM D5470
96 43 93 - ISO 3219
- - - 15,000 DIN 53018
-60～150 -60～150 -60～150 -60～150 -
White Gray Gray Gray -
ノンシリコーン ノンシリコーン ノンシリコーン ノンシリコーン -
2.2 1.9 2.1 3.0 ASTM D792
350 - - 300 ASTM D149
>1011 - - >1013 ASTM D257

※各種データは測定値であり、保証値ではありません。

製品ロケーター

※下表は上下左右にスワイプしてご覧ください

  • 大分類
    （シリーズ）    		 シリーズ
    記号    		 中分類
    （タイプ）    		 タイプ記号 熱伝導率(W/mK)
    (MIN〜MAX)    		 硬度/粘度
    （柔～硬）
    		 厚み(mm)
    (MIN〜MAX)
    		 特長 納入形態
    シート状 COH 高熱伝導
    タイプ    		 VS
    (Very Soft)    		 8.0〜20 ShoreOOO 65〜
    ShoreOO 35    		 0.5〜5.0 超高熱伝導
    ＋高柔軟    		 原反シート
    抜き加工品
    シート状 COH スタンダード
    タイプ    		 G(Gel)
    LB(Low oil Bleed)
    S(Standard)    		 1.2〜12 ShoreOO 10〜
    ShoreA 40    		 0.1〜15.0 高柔軟
    低オイルブリード
    補強材入り    		 原反シート
    抜き加工品
    シート状 COH 高電気絶縁
    タイプ    		 HI
    (High electronic Insulation)    		 1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
    抜き加工品
    シート状 COH ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 1.5〜13 ShoreOO 50〜
    ShoreOO 60    		 0.5〜5.0 低分子シロキサン
    非含有    		 原反シート
    抜き加工品
    液状 DP グリース
    タイプ    		 GR
    (Grease)    		 1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル
    液状 DP パテ
    タイプ    		 PT
    (Putty)    		 3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
    カートリッジ
    液状 DP 2液硬化
    タイプ    		 TC
    (Two-Component curing)    		 0.55〜5.0 ShoreOO 50〜
    ShoreA 55    		 - 常温/熱硬化 シリンジ
    カートリッジ
    液状 DP ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
    非含有    		 シリンジ
    カートリッジ
    ボトル
    EMI対策品 RE 電磁波吸収
    タイプ    		 EA
    (Electromagnetic Absorption)    		 0.7〜4.0 ShoreOO 39〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波吸収    		 原反シート
    抜き加工品
    EMI対策品 RE 電磁波シールド
    タイプ    		 ES
    (Electromagnetic Shield)    		 3.0〜5.0 ShoreOO 50〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波シールド    		 原反シート
    抜き加工品
    両面テープ TP シリコーン
    タイプ    		 Si
    (Silicone)    		 1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
    ロール状
    両面テープ TP ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 0.9〜2.0 - 0.1〜0.38 粘着+放熱
    低分子シロキサン
    非含有    		 シート状
    ロール状
    大分類
    （シリーズ）
    シート状
    シート状
    シート状
    シート状
    液状
    液状
    液状
    液状
    EMI対策品
    EMI対策品
    両面テープ
    両面テープ
    シリーズ
    記号    		 中分類
    （タイプ）    		 タイプ記号 熱伝導率
    (W/mK)
    (MIN〜MAX)    		 硬度/粘度
    （柔～硬）    		 厚み(mm)
    (MIN〜MAX)    		 特長
    		 納入形形態
    COH 高熱伝導
    タイプ    		 VS
    (Very Soft)    		 8.0〜20 ShoreOOO 65〜
    ShoreOO 35    		 0.5〜5.0 超高熱伝導
    ＋高柔軟    		 原反シート
    抜き加工品
    COH スタンダード
    タイプ    		 G(Gel)
    LB(Low oil Bleed)
    S(Standard)    		 1.2〜12 ShoreOO 10〜
    ShoreA 40    		 0.1〜15.0 高柔軟
    低オイルブリード
    補強材入り    		 原反シート
    抜き加工品
    COH 高電気絶縁
    タイプ    		 HI
    (High electronic Insulation)    		 1.5〜3.0 ShoreA 80 0.15〜0.35 高電気絶縁 原反シート
    抜き加工品
    COH ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 1.5〜13 ShoreOO 50〜
    ShoreOO 60    		 0.5〜5.0 低分子シロキサン
    非含有    		 原反シート
    抜き加工品
    DP グリース
    タイプ    		 GR
    (Grease)    		 1.1〜6.0 16.5(PaS)〜3,090(PaS) - 低粘度 ボトル
    DP パテ
    タイプ    		 PT
    (Putty)    		 3.5〜8.0 3,500(PaS)〜20,000(PaS) - 高粘度 シリンジ
    カートリッジ
    DP 2液硬化
    タイプ    		 TC
    (Two-Component curing)    		 0.55〜5.0 ShoreOO 50〜
    ShoreA 55    		 - 常温/熱硬化 シリンジ
    カートリッジ
    DP ノンシリコーン
    タイプ    		 N
    (Non-Silicone))    		 1.3〜4.5 43(PaS)〜15,000(PaS) - 低分子シロキサン
    非含有    		 シリンジ
    カートリッジ
    ボトル
    RE 電磁波吸収
    タイプ    		 EA
    (Electromagnetic Absorption)    		 0.7〜4.0 ShoreOO 39〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波吸収    		 原反シート
    抜き加工品
    RE 電磁波シールド
    タイプ    		 ES
    (Electromagnetic Shield)    		 3.0〜5.0 ShoreOO 50〜
    ShoreOO 55    		 0.5〜5.0 EMI対策＋放熱
    電磁波シールド    		 原反シート
    抜き加工品
    TP シリコーン
    タイプ    		 Si
    (Silicone)    		 1.2〜1.8 - 0.15〜0.25 粘着+放熱 シート状
    ロール状
    TP ノンシリコーン
    タイプ    		 N
    (Non-Silicone)    		 0.9〜2.0 - 0.1〜0.38 粘着+放熱
    低分子シロキサン
    非含有    		 シート状
    ロール状
