製品 シートタイプ(COH-シリーズ)

発熱体とヒートシンクなどの冷却部品の隙間に入れ、空気溜まりを除去するシートタイプの放熱材です。高い熱伝導率とαGELの並外れた柔らかさを持ち、密着性・追従性に優れているため、高い放熱効果を発揮し、基板や素子への負荷も低減します。

特長
高い熱伝導率を有し、放熱に優れた効果を発揮します。
優れた柔軟性と密着性により細かい凹凸面に追従し、接触面に空気溜まりを作りません。
電気絶縁性および難燃性に優れています。
圧縮応力が低く、基板や素子への負荷を低減します。
使用例
非常に柔らかく密着性の高いシート状熱伝導ゲル(λGEL COHシリーズ)が、ICで発生する熱を効率よくヒートシンクに伝え、動作不良や素子破壊を防ぎます。
代表データ

【圧縮特性(COH-1016LVC)】

※下表は左右にスワイプしてご覧ください

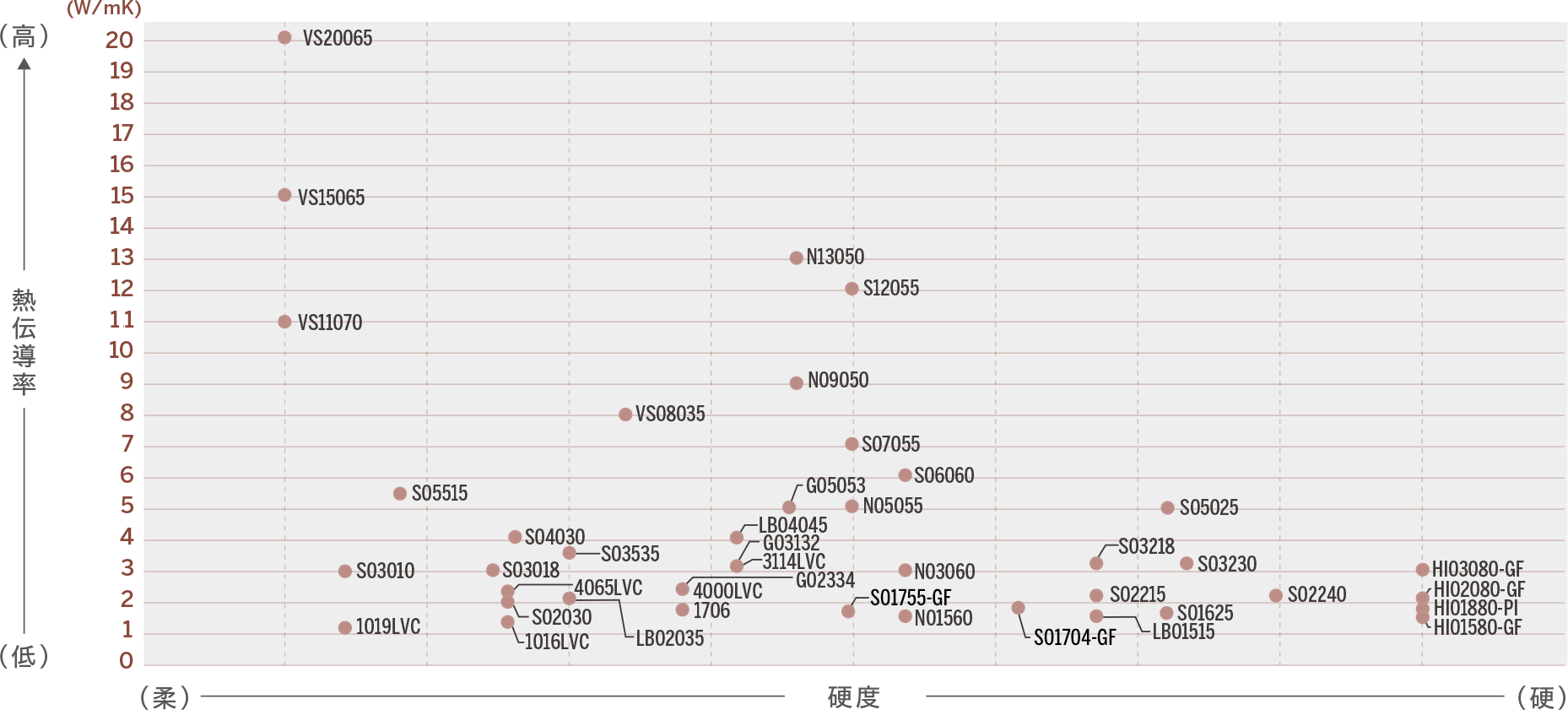

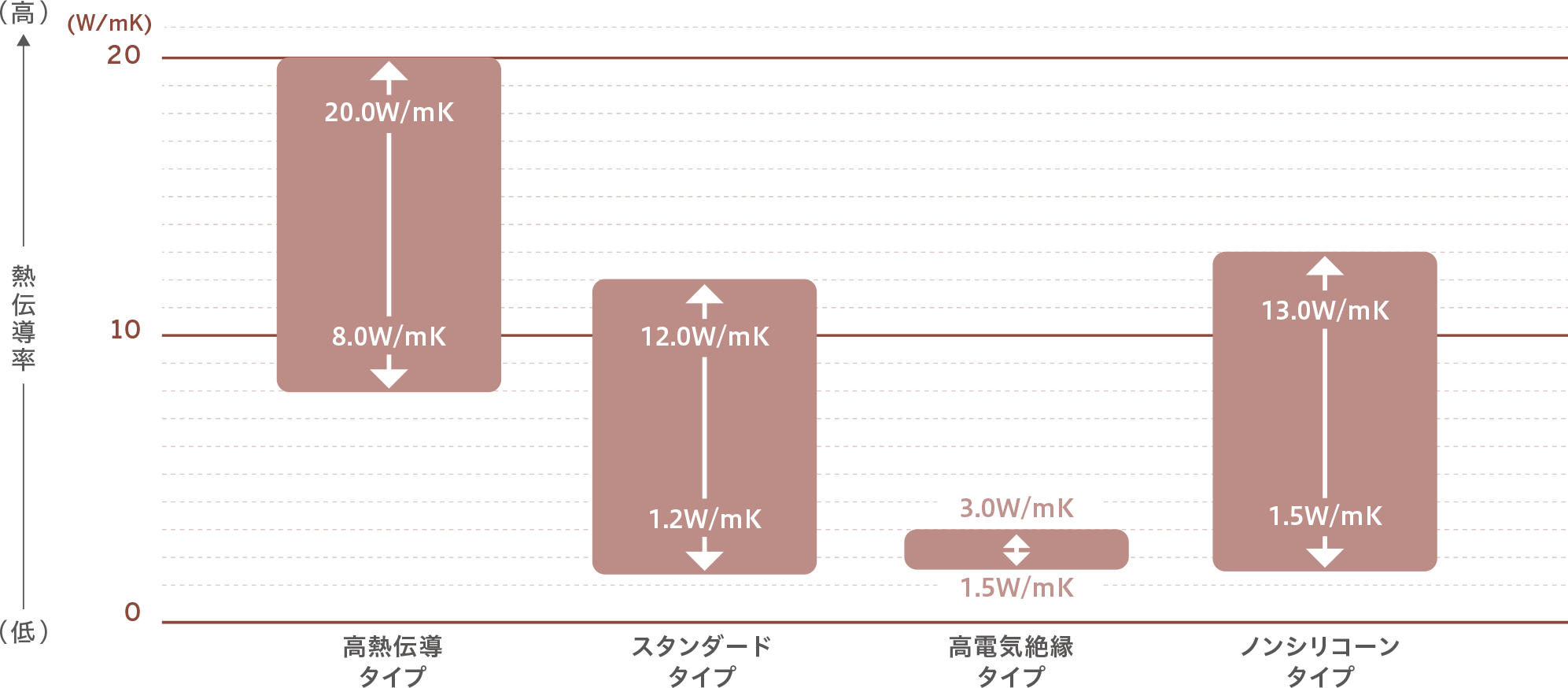

熱伝導率・柔軟性別ラインナップ

製品詳細・技術データ

※下表は上下左右にスワイプしてご覧ください

【COH-シリーズの物性表】

項目 製品 備考
COH-1016LVC COH-1019LVC COH-4000LVC COH-4065LVC COH-3114LVC
特長 標準タイプ 低反発 高熱伝導 高伝導+低反発 超高熱伝導 -
熱伝導率
(W/m・K)
自社測定法 1.9 1.9 6.5 6.5 8.2 -
熱線法 1.2 1.2 2.1 2.1 3.1 JIS R 2616
硬度 針入度(1/10㎜) 60 90 45 65 - JIS K 2207
アスカーC - - - - 40 JIS K 7312
外観 白色 青色 灰色 小豆色 灰色 -
比重 1.7 1.7 2.9 2.8 3 JIS K 6249
引張強度(MPa) 0.21 0.14 0.35 0.1 0.69 JIS K 6249
体積抵抗率(Ω・㎝) 6.1×1013 3.1×1013 7.1×1013 4.4×1012 1.2×1012 JIS K 6249
絶縁破壊強さ(kV/㎜) 18.8 16.5 12.5 13.6 11.3 JIS K 6249
伸び(%) 205 480 68 132 35 JIS K 6249
圧縮永久歪(%) 15 51 72 75 63 JIS K 6249
誘電率 (50Hz) 4.8 4.6 5.6 6.8 8.4 JIS K 6249
(1kHz) 4.3 4.2 5 6.5 7.3 JIS K 6249
(1MHz) 4 3.9 5.5 6 6.5 JIS K 6249
誘電正接 (50Hz) 0.071 0.055 0.006 0.058 0.171 JIS K 6249
(1kHz) 0.046 0.034 0.002 0.041 0.06 JIS K 6249
(1MHz) 0.007 0.006 0.0004 0.011 0.0151 JIS K 6249
RoHS規制6物質 含有せず 含有せず 含有せず 含有せず 含有せず -
使用温度範囲(℃) -40~150 -40~150 -40~150 -40~150 -40~150 -
片面非粘着対応
項目
特長
熱伝導率
(W/m・K)
自社測定法
熱線法
硬度 針入度(1/10㎜)
アスカーC
外観
比重
引張強度(MPa)
体積抵抗率(Ω・㎝)
絶縁破壊強さ(kV/㎜)
伸び(%)
圧縮永久歪(%)
誘電率 (50Hz)
(1kHz)
(1MHz)
誘電正接 (50Hz)
(1kHz)
(1MHz)
RoHS規制6物質
使用温度範囲(℃)
片面非粘着対応
製品 備考
COH-1016LVC COH-1019LVC COH-4000LVC COH-4065LVC COH-3114LVC
標準タイプ 低反発 高熱伝導 高伝導+低反発 超高熱伝導 -
1.9 1.9 6.5 6.5 8.2 -
1.2 1.2 2.1 2.1 3.1 JIS R 2616
60 90 45 65 - JIS K 2207
- - - - 40 JIS K 7312
白色 青色 灰色 小豆色 灰色 -
1.7 1.7 2.9 2.8 3 JIS K 6249
0.21 0.14 0.35 0.1 0.69 JIS K 6249
6.1×1013 3.1×1013 7.1×1013 4.4×1012 1.2×1012 JIS K 6249
18.8 16.5 12.5 13.6 11.3 JIS K 6249
205 480 68 132 35 JIS K 6249
15 51 72 75 63 JIS K 6249
4.8 4.6 5.6 6.8 8.4 JIS K 6249
4.3 4.2 5 6.5 7.3 JIS K 6249
4 3.9 5.5 6 6.5 JIS K 6249
0.071 0.055 0.006 0.058 0.171 JIS K 6249
0.046 0.034 0.002 0.041 0.06 JIS K 6249
0.007 0.006 0.0004 0.011 0.0151 JIS K 6249
含有せず 含有せず 含有せず 含有せず 含有せず -
-40~150 -40~150 -40~150 -40~150 -40~150 -

※使用状況により、シリコーン原料に由来するオイル分がにじみ出すことがあります。
※シリコーンを原料としているため、低分子シロキサンを含有しております。
※各種データは測定値であり、保証値ではありません。

COH-1016LVC
【圧縮特性】
【熱抵抗】
厚み
(㎜)
熱抵抗(W/℃)
圧縮率 10% 20% 30%
0.5 0.47 0.41 0.35
1.0 1.06 0.89 0.71
2.0 2.22 1.99 1.77
3.0 3.11 2.77 2.44
COH-1019LVC
【圧縮特性】
【熱抵抗】
厚み
(㎜)
熱抵抗(W/℃)
圧縮率 10% 20% 30%
0.5 0.23 0.18 0.14
1.0 1.11 0.96 0.81
2.0 2.34 2.07 1.80
3.0 3.38 2.98 2.58
COH-4000LVC
【圧縮特性】
【熱抵抗】
厚み
(㎜)
熱抵抗(W/℃)
圧縮率 10% 20% 30%
0.5 0.14 0.1 0.06
1.0 0.46 0.39 0.32
2.0 1.11 0.97 0.82
3.0 1.77 1.55 1.33
COH-4065LVC
【圧縮特性】
【熱抵抗】
厚み
(㎜)
熱抵抗(W/℃)
圧縮率 10% 20% 30%
1.0 0.65 0.58 0.51
2.0 1.02 0.91 0.81
3.0 1.69 1.54 1.39
COH-3114LVC
【圧縮特性】
【熱抵抗】
厚み
(㎜)
熱抵抗(W/℃)
圧縮率 10% 20% 30%
1.0 0.26 0.2 0.15
2.0 1.04 0.9 0.75
3.0 1.29 1.19 1.09

製品ロケーター

※下表は上下左右にスワイプしてご覧ください

  • 品名 製品タイプ 特長 熱伝導率(W/m・K)
    <熱線法>
    熱伝導率(W/m・K)
    <自社測定法>
    硬度
    <ちょう度>
    硬度
    <針入度>
    硬度
    <アスカ―C>
    長さ
    (㎜)

    (㎜)
    厚み
    (㎜)
    その他
    COH
    -1016LVC
    シートタイプ 標準タイプ 1.2 1.9 - 60 - 400 400 t0.5/t1/t2/t3 -
    COH
    -1019LVC
    シートタイプ 低反発 1.2 1.9 - 90 - 400 400 t0.5/t1/t2/t3 -
    COH
    -4000LVC
    シートタイプ 高熱伝導 2.1 6.5 - 45 - 400 400 t0.5/t1/t2/t3 -
    COH
    -4065LVC
    シートタイプ 高熱伝導
    +低反発
    2.1 6.5 - 65 - 400 400 t1/t2/t3 -
    COH
    -3114LVC
    シートタイプ 超高熱伝導 3.1 8.2 - - 40 400 400 t1/t2/t3 -
    DP-100 ペーストタイプ 高熱伝導 2.1 6.5 51 - - - - - シリンジ(30㏄)
    DP-200 ペーストタイプ 低硬度 1.6 4.8 55 - - - - - シリンジ(30㏄)
    品名
    COH-1016LVC
    COH-1019LVC
    COH-4000LVC
    COH-4065LVC
    COH-3114LVC
    DP-100
    DP-200
    製品タイプ 特長 熱伝導率(W/m・K)
    <熱線法>
    熱伝導率(W/m・K)
    <自社測定法>
    硬度
    <ちょう度>
    硬度
    <針入度>
    硬度
    <アスカ―C>
    長さ
    (mm)

    (mm)
    厚み
    (mm)
    その他
    シートタイプ 標準タイプ 1.2 1.9 - 60 - 400 400 t0.5/t1/t2/t3 -
    シートタイプ 低反発 1.2 1.9 - 90 - 400 400 t0.5/t1/t2/t3 -
    シートタイプ 高熱伝導 2.1 6.5 - 45 - 400 400 t0.5/t1/t2/t3 -
    シートタイプ 高熱伝導+低反発 2.1 6.5 - 65 - 400 400 t1/t2/t3 -
    シートタイプ 超高熱伝導 3.1 8.2 - - 40 400 400 t1/t2/t3 -
    ペーストタイプ 高熱伝導 2.1 6.5 51 - - - - - シリンジ(30㏄)
    ペーストタイプ 低硬度 1.6 4.8 55 - - - - - シリンジ(30㏄)
  • 品名 製品タイプ 特長 熱伝導率(W/m・K)
    <熱線法>
    熱伝導率(W/m・K)
    <自社測定法>
    硬度
    <ちょう度>
    硬度
    <針入度>
    硬度
    <アスカ―C>
    長さ
    (㎜)

    (㎜)
    厚み
    (㎜)
    その他
    DP-200 ペーストタイプ 低硬度 1.6 4.8 55 - - - - - シリンジ(30㏄)
    DP-100 ペーストタイプ 高熱伝導 2.1 6.5 51 - - - - - シリンジ(30㏄)
    COH
    -1019LVC
    シートタイプ 低反発 1.2 1.9 - 90 - 400 400 t0.5/t1/t2/t3 -
    COH
    -4065LVC
    シートタイプ 高熱伝導
    +低反発
    2.1 6.5 - 65 - 400 400 t1/t2/t3 -
    COH
    -1016LVC
    シートタイプ 標準タイプ 1.2 1.9 - 60 - 400 400 t0.5/t1/t2/t3 -
    COH
    -4000LVC
    シートタイプ 高熱伝導 2.1 6.5 - 45 - 400 400 t0.5/t1/t2/t3 -
    COH
    -3114LVC
    シートタイプ 超高熱伝導 3.1 8.2 - - 40 400 400 t1/t2/t3 -
    品名
    DP-200
    DP-100
    COH
    -1019LVC
    COH
    -4065LVC
    COH
    -1016LVC
    COH
    -4000LVC
    COH
    -3114LVC
    製品タイプ 特徴 熱伝導率(W/m・K)
    <熱線法>
    熱伝導率(W/m・K)
    <自社測定法>
    硬度
    <ちょう度>
    硬度
    <針入度>
    硬度
    <アスカ―C>
    長さ
    (mm)
    幅(mm) 厚み
    (mm)
    その他
    ペーストタイプ 低硬度 1.6 4.8 55 - - - - - シリンジ(30㏄)
    ペーストタイプ 高熱伝導 2.1 6.5 51 - - - - - シリンジ(30㏄)
    シートタイプ 低反発 1.2 1.9 - 90 - 400 400 t0.5/t1/t2/t3 -
    シートタイプ 高熱伝導
    +低反発
    2.1 6.5 - 65 - 400 400 t1/t2/t3 -
    シートタイプ 標準タイプ 1.2 1.9 - 60 - 400 400 t0.5/t1/t2/t3 -
    シートタイプ 高熱伝導 2.1 6.5 - 45 - 400 400 t0.5/t1/t2/t3 -
    シートタイプ 超高熱伝導 3.1 8.2 - - 40 400 400 t1/t2/t3 -

お取り扱い方法について

取付方法
  • ・片面の保護フィルムをゆっくりはがしてください。
  • ・発熱体に空気溜まりが残らないように貼り付けての残りのフィルムをはがしてください。
  • ・冷却部品をλGELとの間に空気溜まりが残らないように貼り付けてください。

λGEL を使用しなかった場合(空気溜まりが存在)

λGEL を使用した場合

カスタム対応について
お客様のご要望に応じた開発も承っておりますので、
ぜひご相談ください。
